Dom / Proizvodi / Primjena / Trafostanice i distribucija / AM2SE zaštitni relej za srednji napon 10kV

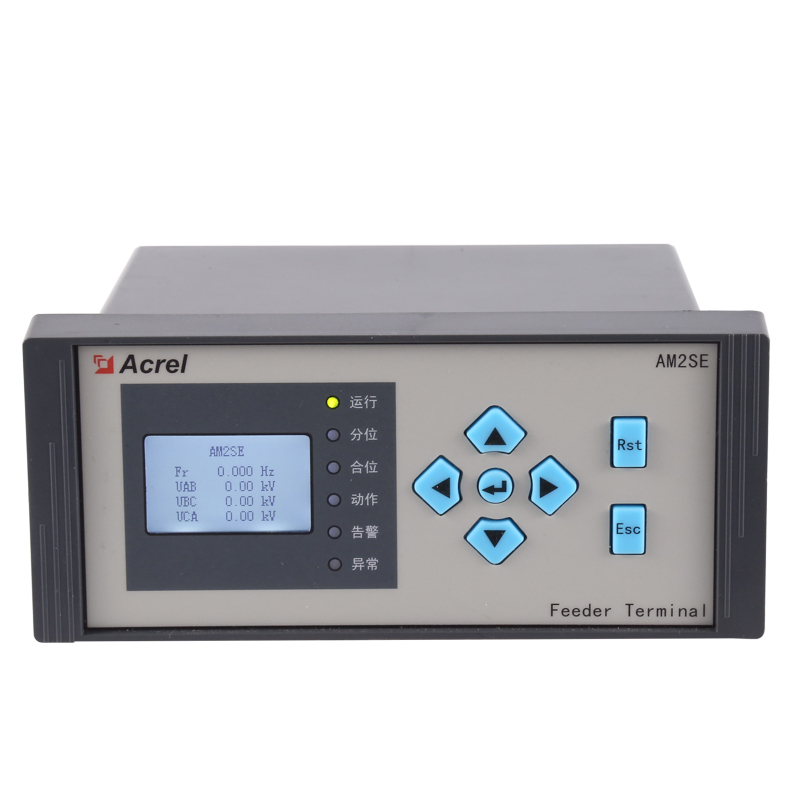

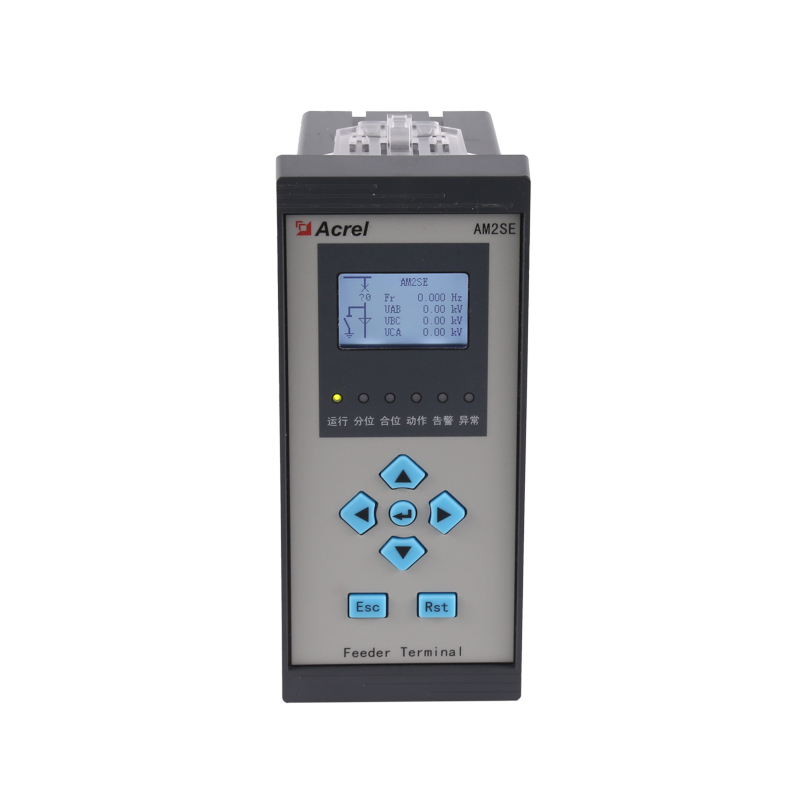

AM2SE zaštitni relej za srednji napon 10kV

Programabilni digitalni ulazi

Prikladno za prstenastu glavnu jedinicu

8 DI & 5 DO

4 ulazne struje i 3 ulazna napona

Snimač grešaka

ANSI 50N/51/51N/46/49F/27/59N...

Kontaktirajte nas
PRETHODNO: UL certificirani trofazni mjerač visoke točnosti 0,2S AC
SLJEDEĆI: AC trofazni mjerač energije koji se može programirati na ploči

+86-18702106858 / +86-21-69156352

[email protected]

  • Opisati

  • Acrel AM2SE zaštitni relej visoko je prilagodljivo rješenje dizajnirano za srednjenaponske (10 kV) aplikacije. Ima modularni dizajn s programabilnim digitalnim ulazima (8 DI & 5 DO), što ga čini idealnim za prstenaste glavne jedinice i SN razvodne uređaje. Relej podržava 4 ulazne struje i 3 ulazna napona, pružajući fleksibilnost za različite scenarije zaštite dovoda.

    Opremljen naprednim zaštitnim funkcijama, AM2SE u skladu je s ANSI standardima uključujući 50N, 51, 51N, 46, 49F, 27 i 59N. Uključuje zapisivač grešaka za detaljnu analizu događaja, povećavajući pouzdanost sustava i učinkovitost održavanja.

    Relej nudi svestrane mogućnosti komunikacije s podrškom za Modbus-RTU/TCP i IEC 60870-5-103 protokole. Njegov snažan CPU osigurava učinkovitu obradu podataka i integraciju u moderne sustave napajanja. Osim toga, AM2SE omogućuje USB povezivanje za jednostavnu konfiguraciju i programabilne 4-20mA DC izlaze za analogni prijenos signala.

    Sa svojim robusnim dizajnom i opsežnim skupom značajki, zaštitni relej AM2SE pouzdan je izbor za zaštitu srednjenaponskih mreža, osiguravajući učinkovitu i sigurnu distribuciju električne energije.

  • Tehnički podaci
  • Tehnički parametri Vrijednost
    Unos Veza Jednofazna-2-žica, 3-faza-3-žica, 3-faza-4-žica
    Učestalost 45-65 Hz
    Napon Ocjena:
    jednofazni : AC 100V、400V
    Trofazni: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(samo veličina 96)
    Preopterećenje: ocjena 1,2 puta {kontinuirano) : ocjena 2 puta za 1 sekundu
    Potrošnja energije:< 0,5VA
    Trenutni Ocjena: AC IA、5A
    Preopterećenje: ocjena 1,2 puta (kontinuirano); ocjena 10 puta za 1 sekundu
    Potrošnja energije:< 0,5VA
    Izlaz Električna energija Izlaz mode:open-collector photo-coupler pulse
    Konstanta pulsa: 10000 imp/kWh (podesiva), pogledajte dijagram ožičenja za detalje;
    Komunikacija RS485 port, Modbus -RTU protokol, DLT645 protokol (verzije 07 i 97),
    brzina prijenosa 1200 ~ 38400
    Funkcija Prebacivanje ulaza Ulaz sa suhim kontaktom, ugrađeno napajanje; ako je model KA, aktivan je AC 220 V.
    Preklopni izlaz Izlaz mode: Relay normally open contact output
    Kapacitet kontakta: AC 250V/3A、 DC 30V/3A
    Analogni izlaz 4 - 20 mA
    Klasa točnosti Učestalost:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Napajanje AC/DC 85-265V ili DC24V（±20%）ili DC48V(±20%)
    potrošnja energije≤10VA
    Sigurnost Podnosivi napon frekvencije snage Između napajanja//Preklopni izlaz// Strujni ulaz//naponski ulaz i prijenos// Komunikacija //Pulsni izlaz//preklopni ulaz AC 2 kV 1min;
    Između Napajanje、preklopni izlaz、Ulazna struja、Ulazni napon AC 2 kV 1min;
    Između odašiljanja、komunikacije、impulsnog izlaza、sklopnog ulaza AC 1kV 1 min;
    Otpor izolacije Unos、Output end to machine enclosure >100MΩ
    okoliš Temperatura rad: -25°C~ 65°C  skladištenje: -40°C ~ 80°C
    Vlažnost ≤93% RH bez kondenzacije
    Nadmorska visina ≤2500m

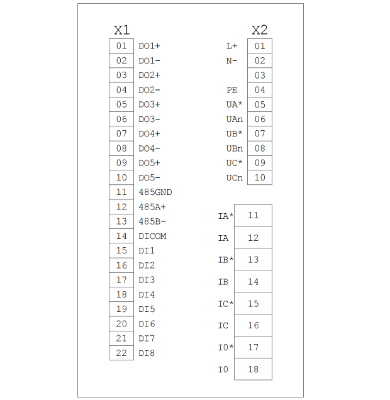

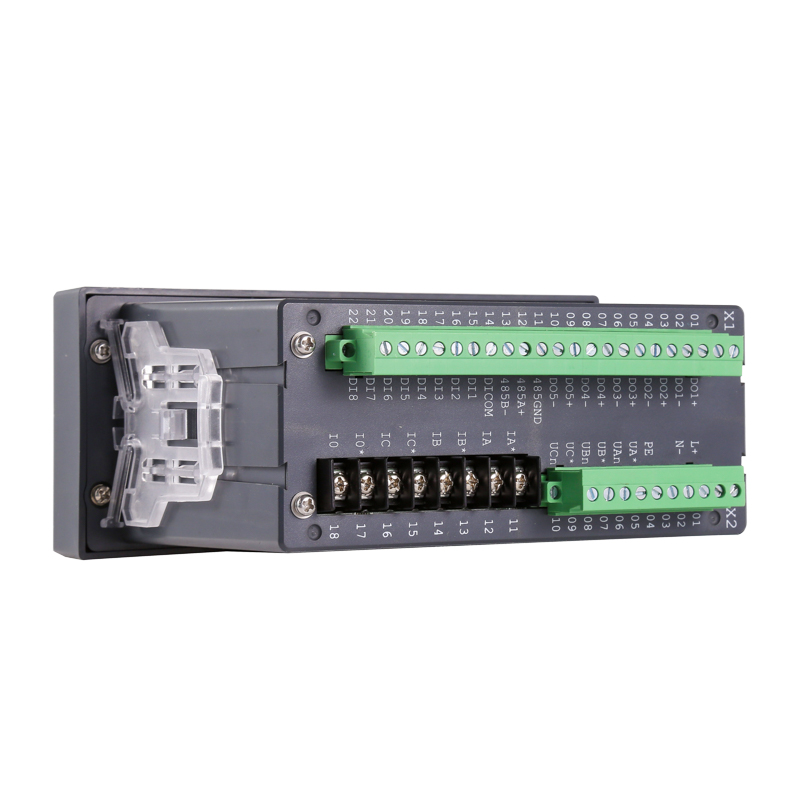

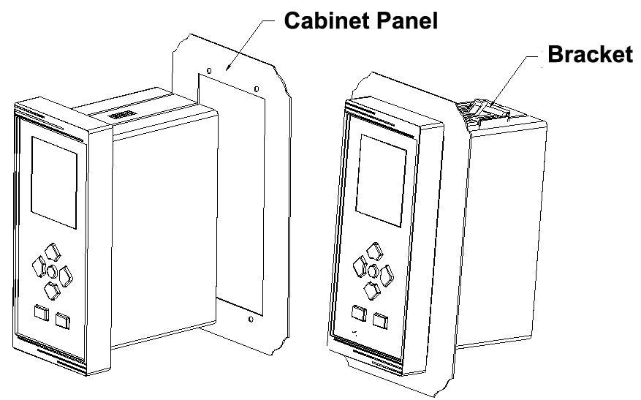

  • Dimenzije i dijagram ožičenja

  • Scenarij primjene

  • Rješenje za nadzor napajanja

  • Zahtjev za radno mjesto
