Kako pametni pristupnici temeljeni na Modbusu pretvaraju raspršene podatke mjerača energije u upotrebljiv uvid u snagu
Zašto se industrijska postrojenja standardiziraju na jedan komunikacijski protokol
Većina industrijskih lokacija nije namjeravala izgraditi fragmentirano mjerno okruženje. Dogodilo se to postupno: proizvođač panela ugradio je jednu marku mjerača za glavni dovod, izvođač radova dodao je još jedan za novu proizvodnu liniju, a projekt rekonstrukcije pričvrstio je treći za krugove rasvjete. Svaki uređaj govori vlastitim dijalektom registara, brzina prijenosa podataka i konvencija adresiranja. Rezultat je postrojenje koje generira goleme količine električnih podataka, ali se bori da odgovori na jednostavno pitanje: gdje se točno troši energija i zašto.
Ovo je praktičan razlog zbog kojeg se toliko inženjera u objektima približava jednom serijskom protokolu za svoj mjerni sloj. Dobro konfiguriran pametni pristupnik nalazi se između terenskih uređaja i uzvodnih sustava, prevodeći RS485 promet u formate temeljene na Ethernetu koje platforme za upravljanje zgradama, SCADA slojevi i nadzorne ploče u oblaku mogu koristiti bez prilagođenih upravljačkih programa za svaki model brojila. Umjesto održavanja desetak integracija od točke do točke, postrojenje standardizira jednu shemu adresiranja i jednu logiku anketiranja, a zatim prepušta pristupniku da upravlja radom prevođenja.
Gateway jedinica pretvara RS485 terenski promet u tokove podataka temeljene na Ethernetu
Temeljni pokretač je trošak vlasništva. Postrojenja koja se oslanjaju na mješavinu vlasničkih protokola prijavljuju dulje cikluse puštanja u pogon i veće troškove integracije kad god se zamijeni brojilo ili doda novi krug. Zajednički sloj protokola smanjuje to trenje jer a modbus mjerač energije od bilo kojeg dobavljača koji je usklađen, može se, u načelu, dodati u mrežu koristeći istu logiku registra koja je već dokumentirana za ostatak flote.
Kako Modbus RTU komunikacija zapravo prenosi podatke kroz pogon
Modbus RTU komunikacija slijedi glavni i podređeni model preko zajedničke serijske sabirnice, obično ožičene kao RS485. Jedan glavni uređaj, obično pristupnik ili lokalni kontroler, izdaje zahtjev koji uključuje adresu uređaja i funkcijski kod. Odgovara samo podređeni uređaj koji odgovara toj adresi, što održava sabirnicu determinističkom čak i kada deseci brojila dijele isti fizički par kabela. Funkcijski kodovi definiraju operaciju: čitanje registara držanja za izmjerene vrijednosti, čitanje registara unosa za statusne podatke ili pisanje pojedinačnih registara za promjene konfiguracije.
Integracija RS485 mjerača energije uvelike ovisi o disciplini fizičkog sloja. Polaritet žice, lančana topologija umjesto zvjezdanog ožičenja i ispravan otpor završetka na oba kraja sabirnice utječu na to hoće li mjerač pouzdano reagirati na većim udaljenostima ili većim brzinama prijenosa podataka. Postrojenja koja preskaču završne otpornike često vide povremene isteke koji izgledaju kao softverski problem, ali su zapravo problem ožičenja.
Mjerači, analizatori i pristupnici: različite uloge u jednom podatkovnom lancu

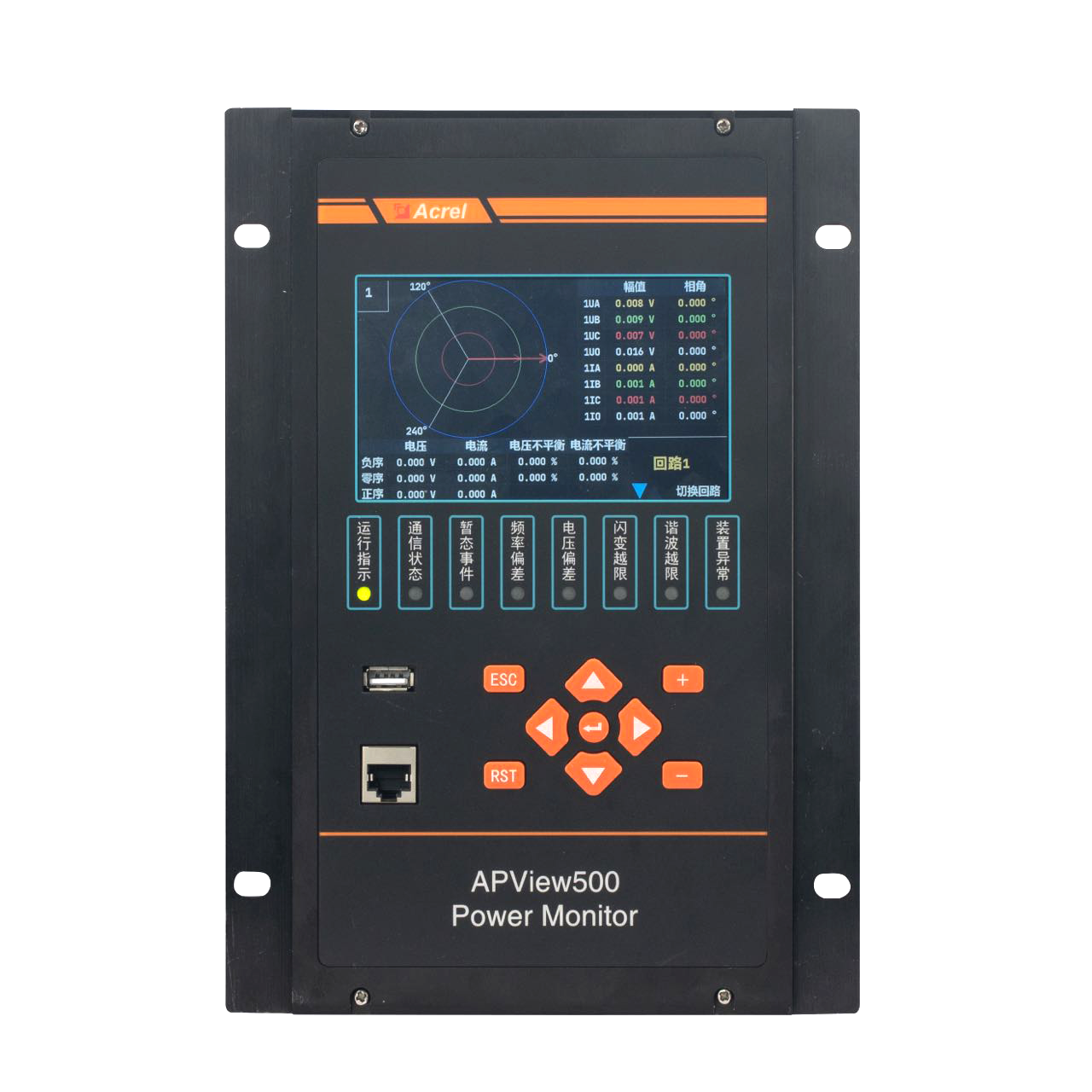

Pomaže razdvojiti što svaka vrsta uređaja zapravo doprinosi prije projektiranja mreže. A mjerač energije s više krugova mjeri mnogo napojnih vodova iz jedne jedinice, što odgovara pločama s desecima slabostrujnih krugova kao što su rasvjeta ili podmjerena opterećenja stanara. A analizator kvalitete električne energije ide dalje, hvatajući harmonike, padove napona, treperenje i prolazne događaje koje osnovno mjerilo energije obično ne bilježi. Gateway sam ništa ne mjeri; njegov posao je agregacija i prevođenje.
| Vrsta uređaja | Primarna funkcija | Tipično postavljanje |
|---|---|---|
| Višestruki krugs Energy Meter | Praćenje potrošnje pod-kruga | Razvodne ploče, stanarska podmjera |
| Analizator kvalitete električne energije | Harmonici, padovi, prijelazni pojavi | Glavni ulazi, dodavači osjetljivog opterećenja |
| Pametni pristupnik (ANet series) | Konverzija protokola, agregacija podataka | Komunikacijska soba, mrežni kabinet |
ANet linija hardvera pristupnika često je uparena s flotom brojila jer je dizajnirana oko istih konvencija registara koje brojila već koriste, što skraćuje rad na mapiranju opisan u sljedećem odjeljku. Odabir uređaja dizajniranih za međuoperativnost smanjuje prilagođenu konfiguraciju koja inače pada na inženjera za puštanje u pogon.
Mapiranje podataka mjerača energije: Strukturiranje registara tako da vrijednosti imaju smisla
Mapiranje podataka mjerača energije proces je dokumentiranja koja adresa registra odgovara kojoj fizičkoj veličini, koju vrstu podataka koristi i koji se faktor skaliranja mora primijeniti prije nego što sirovi cijeli broj postane značajna inženjerska vrijednost. Preskakanje ove dokumentacije jedan je od najčešćih razloga zašto integracijski projekti zastaju na pola puta, jer onaj tko konfigurira SCADA oznake mora izvršiti obrnuti inženjering mapiranja na temelju pokušaja i pogrešaka.
| Adresa registracije | Parametar | Vrsta podataka | Skaliranje |
|---|---|---|---|
| 0x0000 | Napon faze A | Bez predznaka 16-bitni | Podijelite s 10 |
| 0x0006 | Struja faze A | Bez predznaka 16-bitni | Podijelite s 1000 |
| 0x000C | Ukupna aktivna snaga | Potpisano 32-bitno | Podijelite s 100 |
| 0x0100 | Kumulativna energija | 32-bitni bez predznaka | Podijelite s 100 |
Korisna disciplina je kontrolirati verziju karte registara uz dijagram ožičenja, tako da tehničar koji godinama kasnije mijenja pokvareni mjerač ne mora pogađati izvornu shemu adresiranja. Gdje je to moguće, standardiziranje na istoj karti za sve modbus mjerač energije u floti, čak iu različitim veličinama sklopova, znači da se isti SCADA predložak može ponovno upotrijebiti, a ne ponovno izgraditi za svaki panel.
Što terenski podaci pokazuju: kvantificiranje integracijskih dobitaka
Timovi za ustanove koji prelaze s izoliranih očitanja brojila na mrežu agregiranu putem pristupnika obično izvješćuju o dva mjerljiva učinka: manje odstupanja između fakturirane i izmjerene potrošnje i oštar pad ručnog napora uloženog u usklađivanje očitanja na panelima. Sljedeće brojke sažimaju rezultate prijavljene za različite tipove objekata nakon standardizacije integracije mjerača energije RS485 sa zajedničkim slojem pristupnika.
Konfiguriranje pristupnika: Praktični koraci za pretvorbu protokola sustava napajanja
Konfiguracija pristupnika za elektroenergetske sustave slijedi predvidljivi slijed, a preskakanje koraka izvan redoslijeda je mjesto gdje nastaje većina kašnjenja. Donji popis odražava redoslijed koji većina timova za naručivanje smatra učinkovitim.
- Dodijelite jedinstvenu adresu uređaja svakom mjeraču na sabirnici prije ožičenja, a ne nakon.
- Uskladite brzinu prijenosa, paritet i zaustavne bitove na svim uređajima koji dijele isti serijski segment.
- Definirajte interval prozivanja koji uravnotežuje svježinu podataka i opterećenje sabirnice, posebno na segmentima s više od dvadeset uređaja.
- Preslikajte svaki registar mjerača na odgovarajuću oznaku u uzvodnom protokolu, bilo da je to druga Modbus mapa, BACnet ili MQTT tema.
- Prije primopredaje pokrenite test upijanja od najmanje 24 sata kako biste otkrili probleme s isprekidanim vremenskim ograničenjima ili bukom.
Pretvorba industrijskog protokola postaje složenija kada postrojenje miješa serijske i Ethernet segmente, jer pristupnik tada mora upravljati s dva različita vremenska modela istovremeno. Podcjenjivanje latencije anketiranja na serijskoj strani čest je uzrok ustajalih očitanja koja se pojavljuju na inače ispravno konfiguriranoj nadzornoj ploči.
Pretvorba posredovana pristupnikom nasuprot izravnom ispitivanju od točke do točke
Neke manje instalacije još uvijek ispituju svaki mjerač izravno s lokalnog kontrolera bez namjenskog sloja pristupnika. Ovo radi na nekolicini uređaja, ali slabi kako flota raste. Radarska usporedba u nastavku odražava usporedbu dvaju pristupa u pet praktičnih dimenzija.
Izravno prozivanje može nadmašiti gateway na sirovoj latenciji za vrlo mali broj uređaja, ali ta prednost nestaje nakon što objekt doda drugi protokol, redundantni kontroler ili više od otprilike petnaest metara na jednoj sabirnici.
Uobičajene zamke u implementaciji i praktični popravci
- Duplicirane adrese uređaja: Dva brojila koja dijele jednu adresu uzrokuju kolizije odgovora; voditi ispisani dnevnik adresa tijekom instalacije.
- Mješovite brzine prijenosa podataka na jednom segmentu: Svaki uređaj na istoj fizičkoj sabirnici mora odgovarati, čak i ako se zadane postavke proizvođača razlikuju.
- Neskalirane vrijednosti registra: Sirovi cijeli brojevi bez ispravnog faktora skaliranja proizvode očitanja napona ili snage koja izgledaju uvjerljivo, ali su pogrešna za red veličine.
- Dugi kabel bez repetitora: Kvaliteta RS485 signala degradira u odnosu na tipične udaljenosti prema procjeni dobavljača; repetitor vraća pouzdano mjerenje vremena.
- Intervali anketiranja koji se preklapaju: Preagresivno prozivanje na velikoj sabirnici može smanjiti broj metara propusnosti za sporiji odziv.
Kontrolni popis za implementaciju prije pokretanja
Evidencija adresa potvrđena Karta registra dokumentirana Ugrađeni završni otpornici Ispitivanje natapanja dovršeno Oznake uzvodno mapirane
Tretiranje ovog kontrolnog popisa kao formalnog dokumenta za potpisivanje, a ne neformalne navike, ono je što razlikuje projekte puštanja u rad koji završe prema planu od onih koji ponovno otvaraju isti ormar s ožičenjem tri puta.
Često postavljana pitanja
P1: Koja je praktična razlika između Modbus RTU i Modbus TCP u kontekstu praćenja energije?
Modbus RTU radi preko serijske RS485 sabirnice i uobičajen je na razini brojila, dok Modbus TCP radi preko Etherneta i obično se koristi između pristupnika i uzvodnih sustava. Gateway izvodi pretvorbu između to dvoje.
P2: Koliko mjerača može realno dijeliti jednu RS485 sabirnicu?
Specifikacije često dopuštaju do 32 uređaja po segmentu bez repetitora, ali praktična pouzdanost na dužim frekvencijama ispitivanja obično se bolje održava s manje uređaja po segmentu, osobito na bučnim industrijskim mjestima.
P3: Zašto analizator kvalitete električne energije treba drugačiji profil podataka od standardnog mjerača energije?
Analizator kvalitete električne energije bilježi brze prijelazne događaje i harmonijski sadržaj koji zahtijeva veće stope uzorkovanja, tako da su njegov skup registara i učestalost izvješćivanja strukturirani drugačije od mjerača usmjerenog samo na kumulativnu energiju.
P4: Mogu li brojila različitih proizvođača koegzistirati na istoj Modbus mreži?
Da, sve dok su postavke adresiranja, brzine prijenosa i pariteta usklađene i mapa registra svakog uređaja zasebno dokumentirana, budući da rasporedi registara nisu standardizirani među proizvođačima.
P5: Koji je najčešći razlog zašto novo pušteni pristupnik pokazuje povremene nedostatke podataka?
U većini terenskih izvješća, neprekinuto ili nepravilno lančano spojeno RS485 ožičenje vodeći je uzrok, a slijede ga intervali prozivanja postavljeni preagresivno za broj uređaja na sabirnici.
