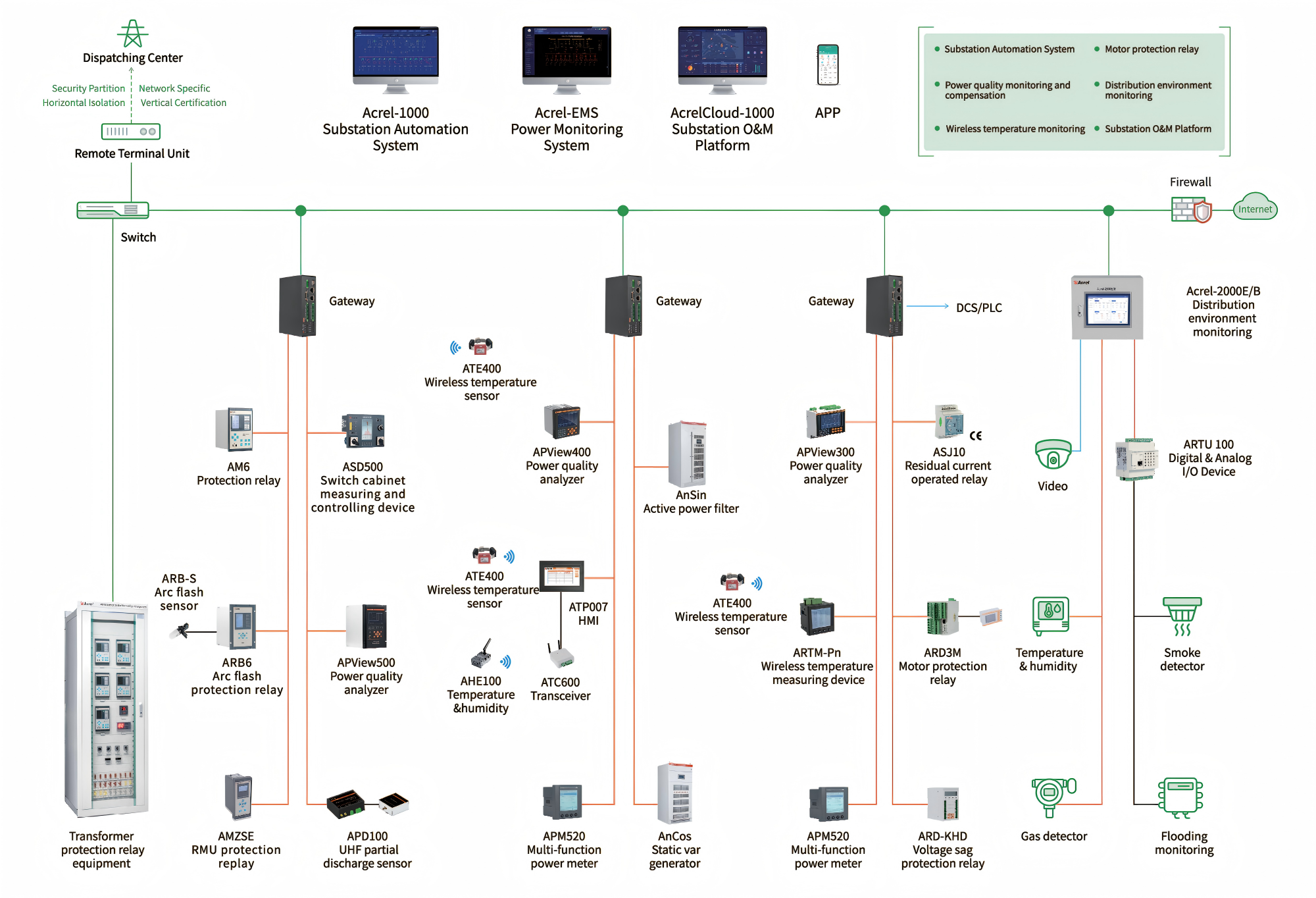

Sustav za nadzor napajanja
Substation O&M

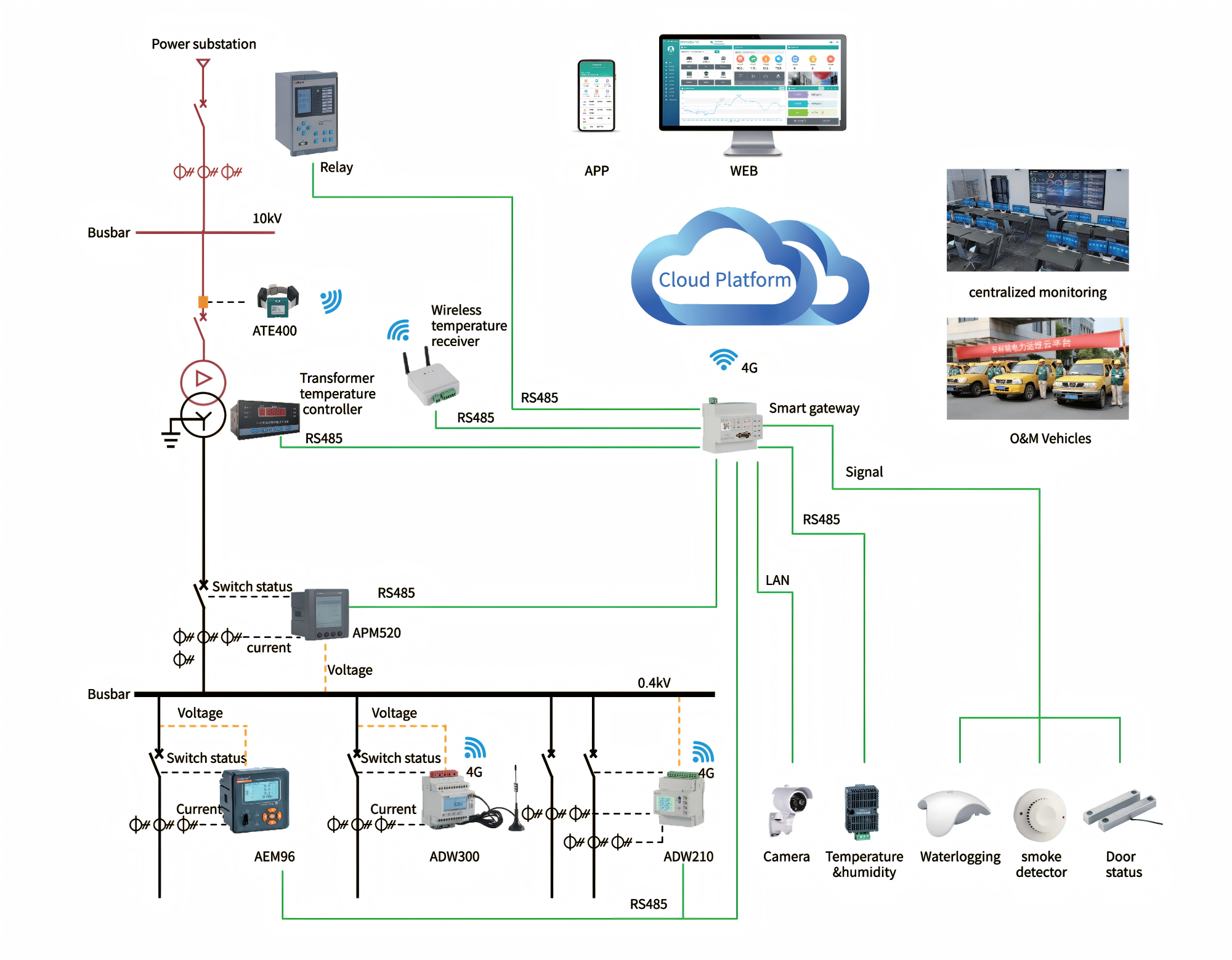

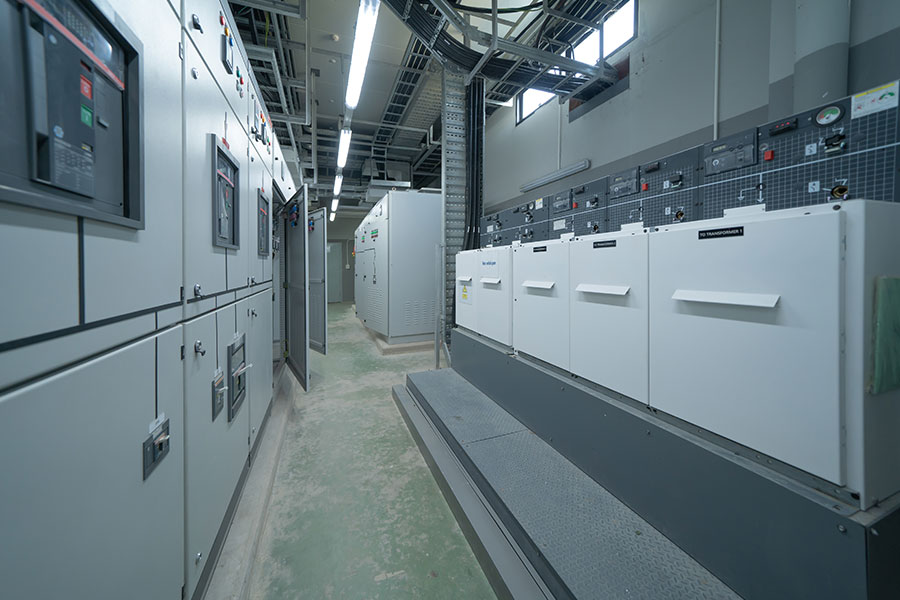

Distribution Room
Acrel Substation & Distribution Room Solution pruža sveobuhvatnu, cyber-sigurnu digitalnu infrastrukturu za elektroenergetske sustave. Rješenje sadrži zaštitne releje, analizatore kvalitete električne energije i zaštitne releje od bljeska luka za zaštitu kritične energetske opreme. Bežični senzori temperature sabirnice i proizvodi s djelomičnim pražnjenjem omogućuju kontinuirano praćenje ispravnosti sklopnog uređaja.
Višenamjenski mjerači ploča prikupljaju i prenose podatke o snazi u stvarnom vremenu, podržavajući besprijekornu integraciju s DCS/PLC sustavima i uređajima trećih strana tvrtki Schneider, Siemens ili ABB. Rubni pristupnici skupljaju podatke i prenose ih na platformu Acrel EMS, nudeći korisnicima nadzorne ploče temeljene na webu, mobilne aplikacije za daljinsko praćenje i naprednu analitiku za prediktivno održavanje.
Ovaj integrirani pristup povećava pouzdanost napajanja, omogućuje učinkovit rad i održavanje putem praćenja temeljenog na stanju i podržava ciljeve održivosti optimiziranjem korištenja energije i smanjenjem zastoja.
Uplink podaci: RS485, Modbus-RTU
Klasa točnosti 0,5
maksimalno 60 prikupljanje podataka senzora temperature ATE
4DI/2DO
Panel: 96*96*17mm, dubina:65mm
CE&RED certifikat
Model:C: Prijemnik; Z: Repetitor; M: Prijemnik
Uplink podaci: RS485, Modbus-RTU
Montaža na din šinu od 35 mm
ATC600-C prima 240 ATE400, ACE100
ATC600-Z: Lora relej se prosljeđuje na ATC600-C, a udaljenost prosljeđivanja može doseći 1000 metara;
ATC600-M može primiti 240 ATE300M, ATE210
Napajanje: AC/DC 85V-264V ili DC 12~48V
Napajanje CT-om, početna struja≥5A
470MHz、433Mhz bežična frekvencija
15s Frekvencija uzorkovanja
15s Frekvencija prijenosa
-50℃~125℃ Raspon temperature
Primjena: kabelske spojnice/sabirnice/kontakti u NN/HV razvodnim uređajima
IEC61000-4-30 Ed3 Certifikat klase A
IEC60253-22 Klasa 0.2S
Snimanje valnog oblika poremećaja
Detekcija smjera poremećaja
Snimanje valnog oblika iz 2000
5000 SOE Snimanje
AC trofazno mjerenje
Ulazna struja: 5A/1A po CT-u
THD s 2-31. harmonicima
Ture RNS mjerenje
4DI & 2DO
Pulsni izlaz
Prava RMS mjerenja
THD sa 63. harmonicima
K-faktor i krest faktor
Neuravnoteženost i fazni kutovi
Zahtjevi i višetarifna energija
Dnevnik maks./min. s vremenskom oznakom
