Dom / Proizvodi / Mjerač energije / Mjerač izmjenične energije / AC trofazni mjerač energije koji se može programirati na ploči

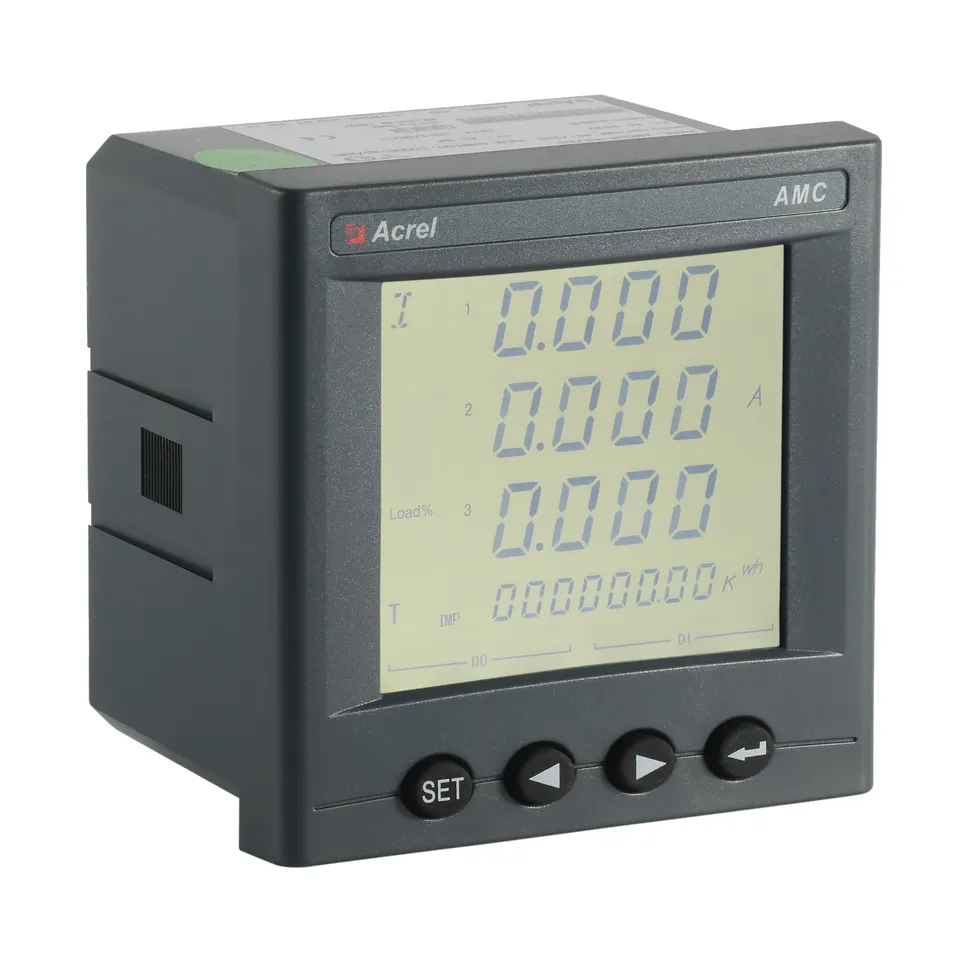

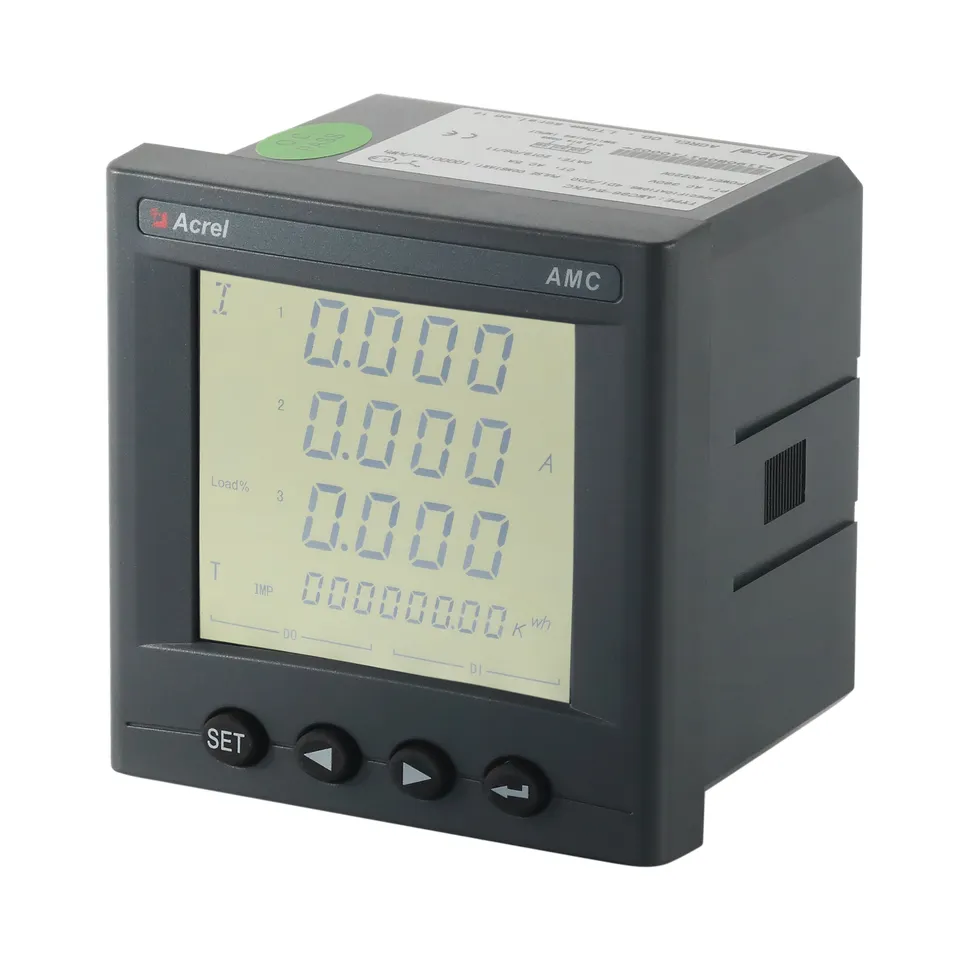

AC trofazni mjerač energije koji se može programirati na ploči

AC trofazno mjerenje

Ulazna struja: 5A/1A po CT-u

THD s 2-31. harmonicima

Ture RNS mjerenje

4DI & 2DO

Pulsni izlaz

Kontaktirajte nas
PRETHODNO: AC jednofazni 100A bežični IoT mjerač energije
SLJEDEĆI: DTSD1352 AC trofazni mjerač energije za solarni inverter Zero Export

+86-18702106858 / +86-21-69156352

[email protected]

  • Opisati

  • AMC96L-E4/KC je izmjenično trofazno programibilno mjerilo energije visoke točnosti montirano na ploču, projektirano za praćenje snage u stvarnom vremenu, upravljanje energijom i analizu kvalitete električne energije u industrijskim, komercijalnim instalacijama i instalacijama podatkovnih centara. Kompaktno DIN kućište od 96 × 96 mm s višenamjenskim mjerenjem klase 0,5 daje prava RMS očitanja napona, struje, aktivne/jalove/prividne snage, faktora snage, frekvencije, uvoza/izvoza kWh i kvarh s Modbus-RTU RS485 komunikacijom za besprijekornu integraciju SCADA, BMS ili EMS. Tarifno mjerenje s četiri kvadranta, hvatanje izobličenja 31. harmonika, THD analiza, snimanje potražnje, profiliranje opterećenja i podrška za TOU s četiri tarife omogućuju precizno naplatu i optimizaciju učinkovitosti. Široki raspon 3 × 57,7/100 V…3 × 380/660 V, 0,02-6 A izravna veza ili CT ulaz, dvosmjerni brojači energije, izlaz impulsa, relejni alarm i brtva sa zaštitom od neovlaštenog otvaranja čine AMC96L-E4/KC idealnim za sklopne uređaje, razvodne ploče, PV postrojenja, stanice za punjenje električnih vozila i pametne mreže, a istovremeno zadovoljavaju IEC 62053-22, IEC 61557-12 i CE standardi.

  • Tehnički podaci
  • Tehnički parametri Vrijednost
    Unos Veza Jednofazna-2-žica, 3-faza-3-žica, 3-faza-4-žica
    Učestalost 45-65 Hz
    Napon Ocjena:
    jednofazni : AC 100V、400V
    Trofazni: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(samo veličina 96)
    Preopterećenje: ocjena 1,2 puta {kontinuirano) : ocjena 2 puta za 1 sekundu
    Potrošnja energije:< 0,5VA
    Trenutni Ocjena: AC IA、5A
    Preopterećenje: ocjena 1,2 puta (kontinuirano); ocjena 10 puta za 1 sekundu
    Potrošnja energije:< 0,5VA
    Izlaz Električna energija Izlaz mode:open-collector photo-coupler pulse
    Konstanta pulsa: 10000 imp/kWh (podesiva), pogledajte dijagram ožičenja za detalje;
    Komunikacija RS485 port, Modbus -RTU protokol, DLT645 protokol (verzije 07 i 97),
    brzina prijenosa 1200 ~ 38400
    Funkcija Prebacivanje ulaza Ulaz sa suhim kontaktom, ugrađeno napajanje; ako je model KA, aktivan je AC 220 V.
    Preklopni izlaz Izlaz mode: Relay normally open contact output
    Kapacitet kontakta: AC 250V/3A、 DC 30V/3A
    Analogni izlaz 4 - 20 mA
    Klasa točnosti Učestalost:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Napajanje AC/DC 85-265V ili DC24V（±20%）ili DC48V(±20%)
    potrošnja energije≤10VA
    Sigurnost Podnosivi napon frekvencije snage Između napajanja//Preklopni izlaz// Strujni ulaz//naponski ulaz i prijenos// Komunikacija //Pulsni izlaz//preklopni ulaz AC 2 kV 1min;
    Između Napajanje、preklopni izlaz、Ulazna struja、Ulazni napon AC 2 kV 1min;
    Između odašiljanja、komunikacije、impulsnog izlaza、sklopnog ulaza AC 1kV 1 min;
    Otpor izolacije Unos、Output end to machine enclosure >100MΩ
    okoliš Temperatura rad: -25°C~ 65°C  skladištenje: -40°C ~ 80°C
    Vlažnost ≤93% RH bez kondenzacije
    Nadmorska visina ≤2500m

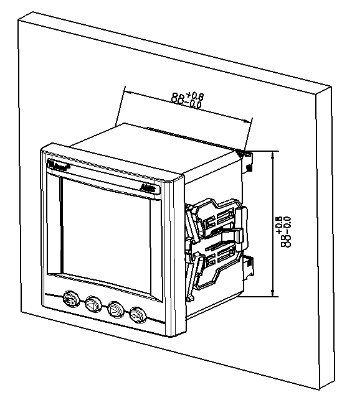

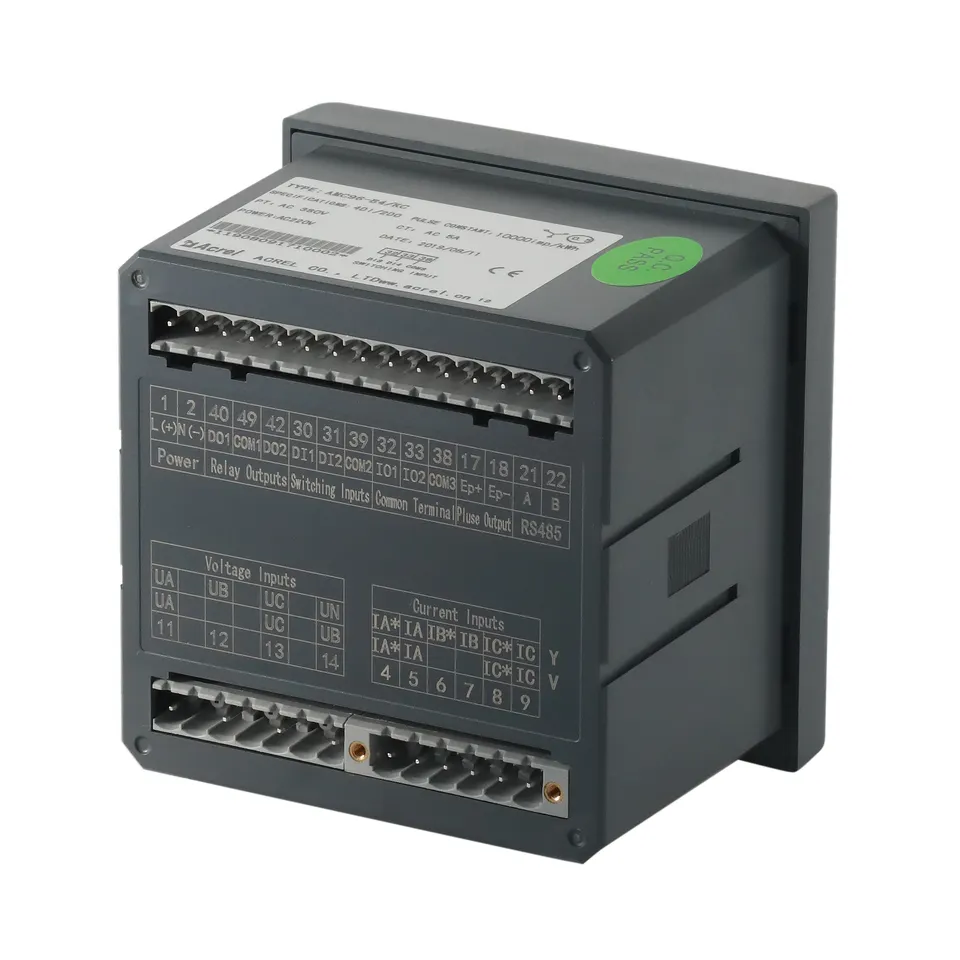

  • Dimenzije i dijagram ožičenja

  • Scenarij primjene

  • Rješenje za nadzor napajanja

  • Zahtjev za radno mjesto
