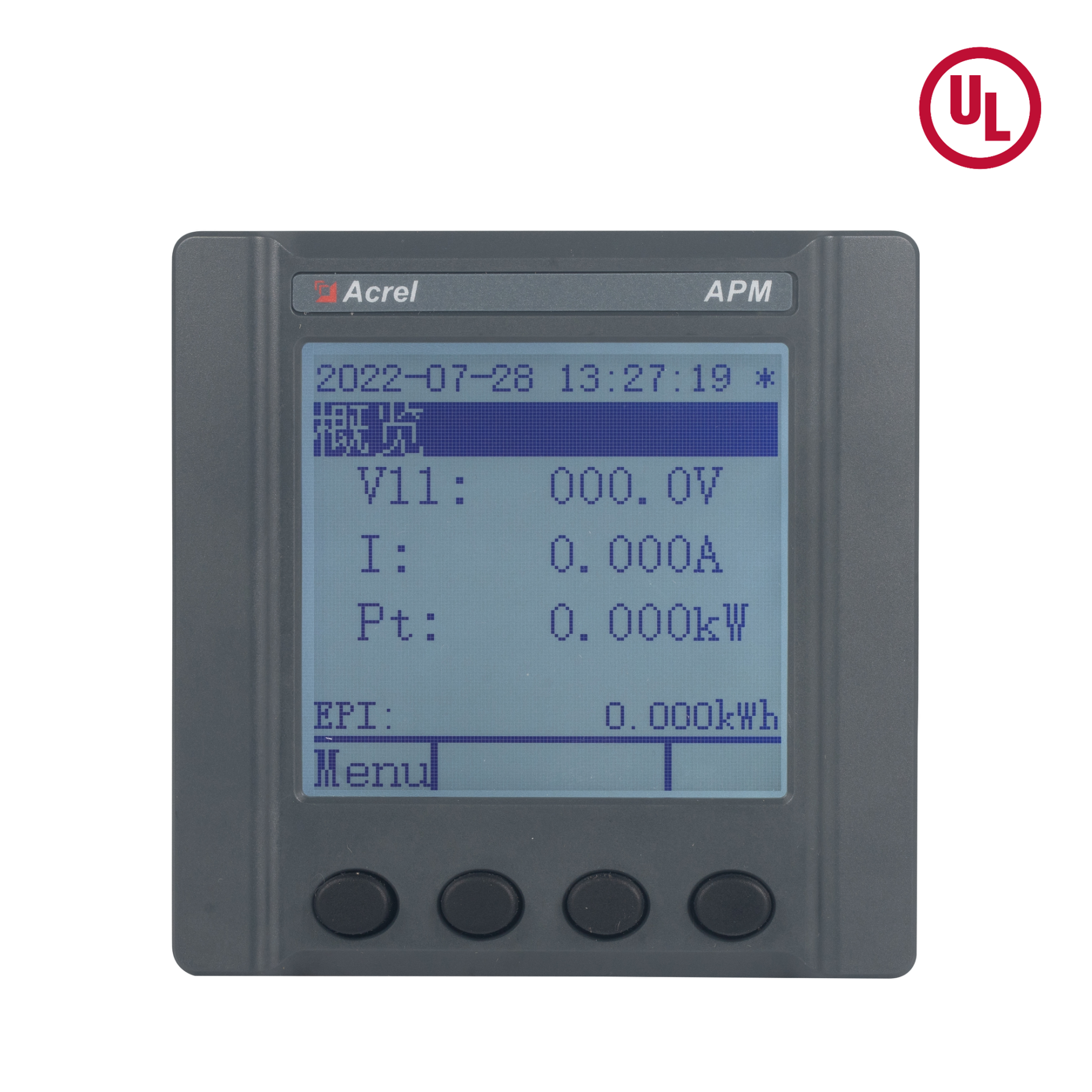

UL certifikat
AC trofazno mjerenje
Opcionalna montaža na DIN tračnicu ili panel
4DI/2DO
2-63. harmonijski
RS485 komunikacija
CE komunikacija po izboru
+86-18702106858 / +86-21-69156352

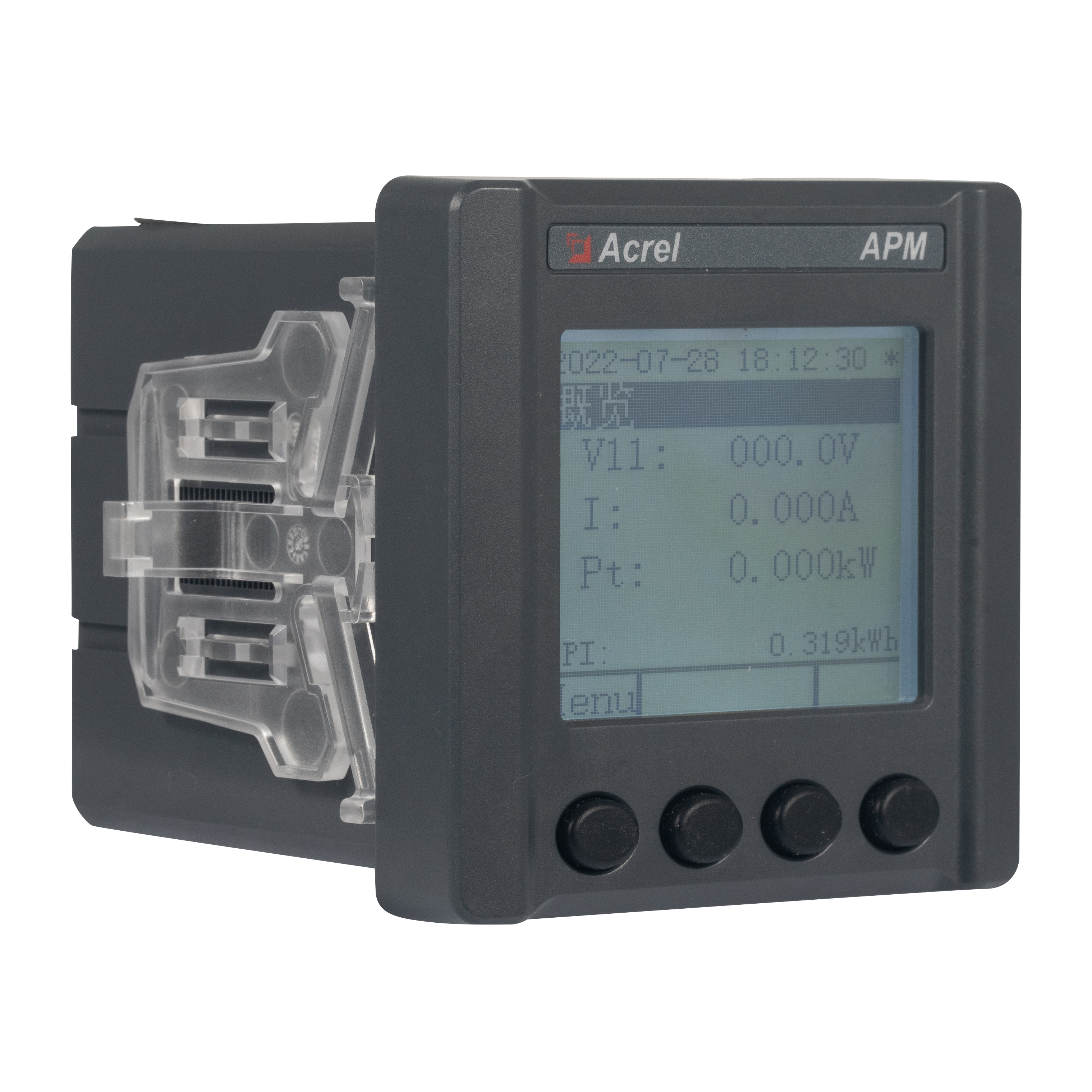

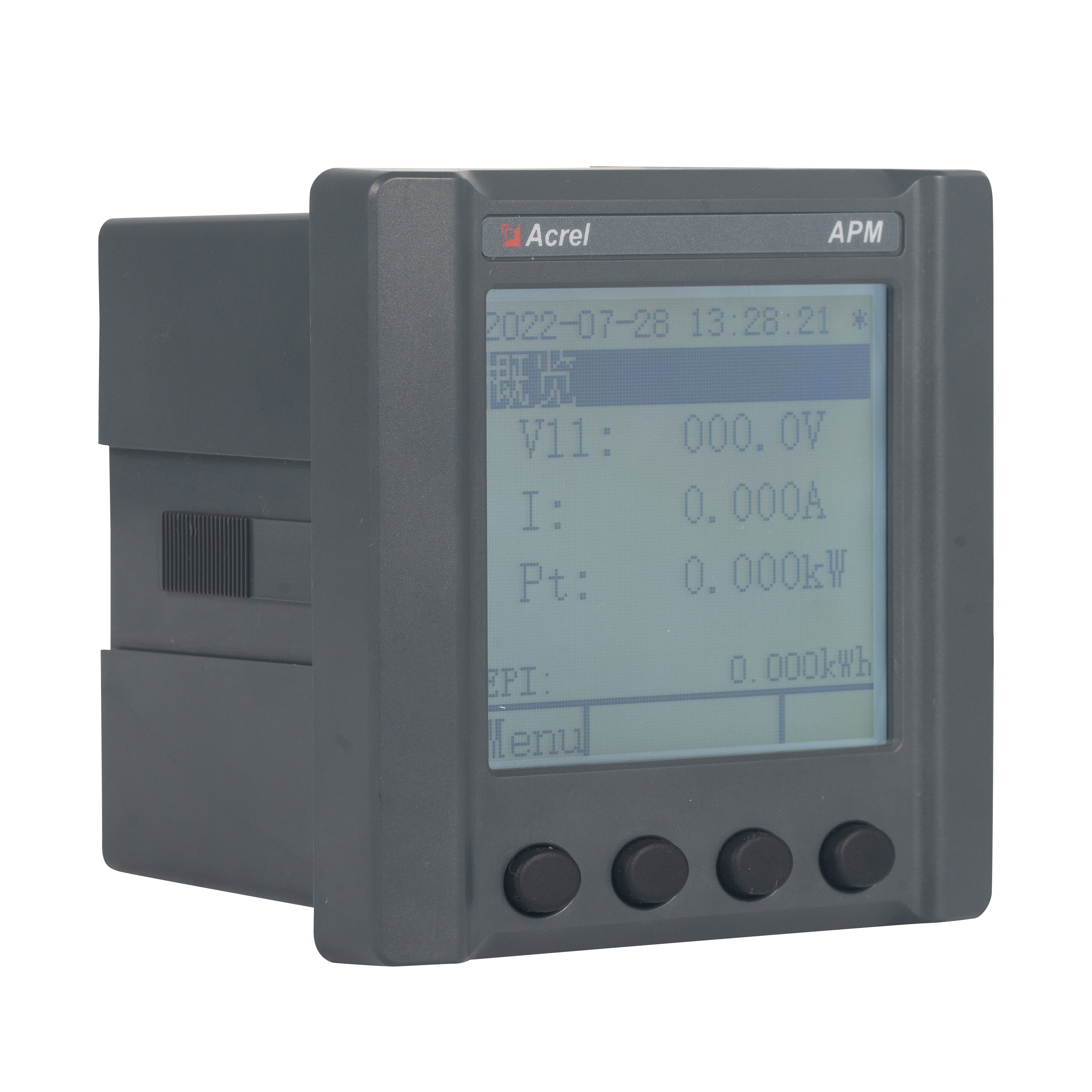

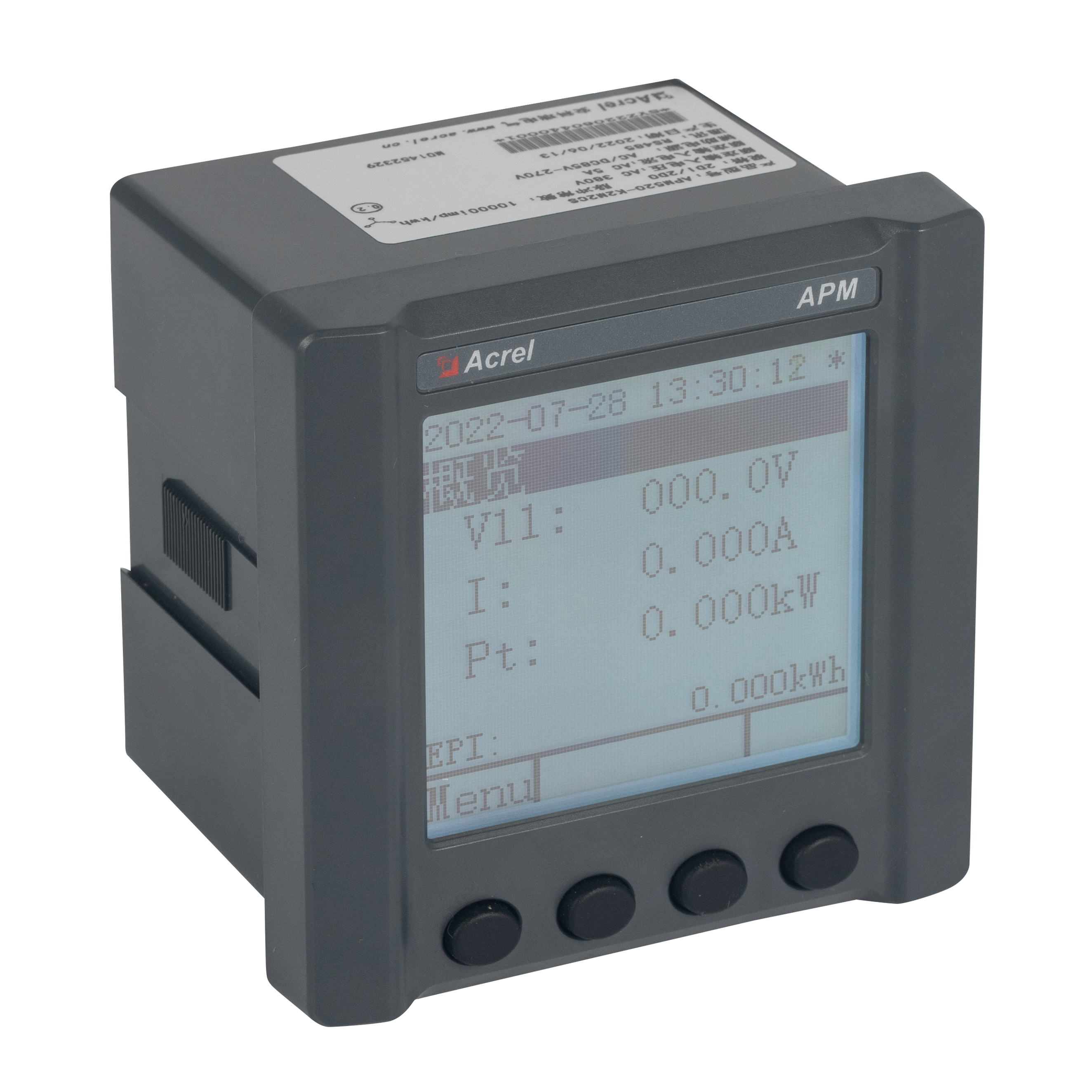

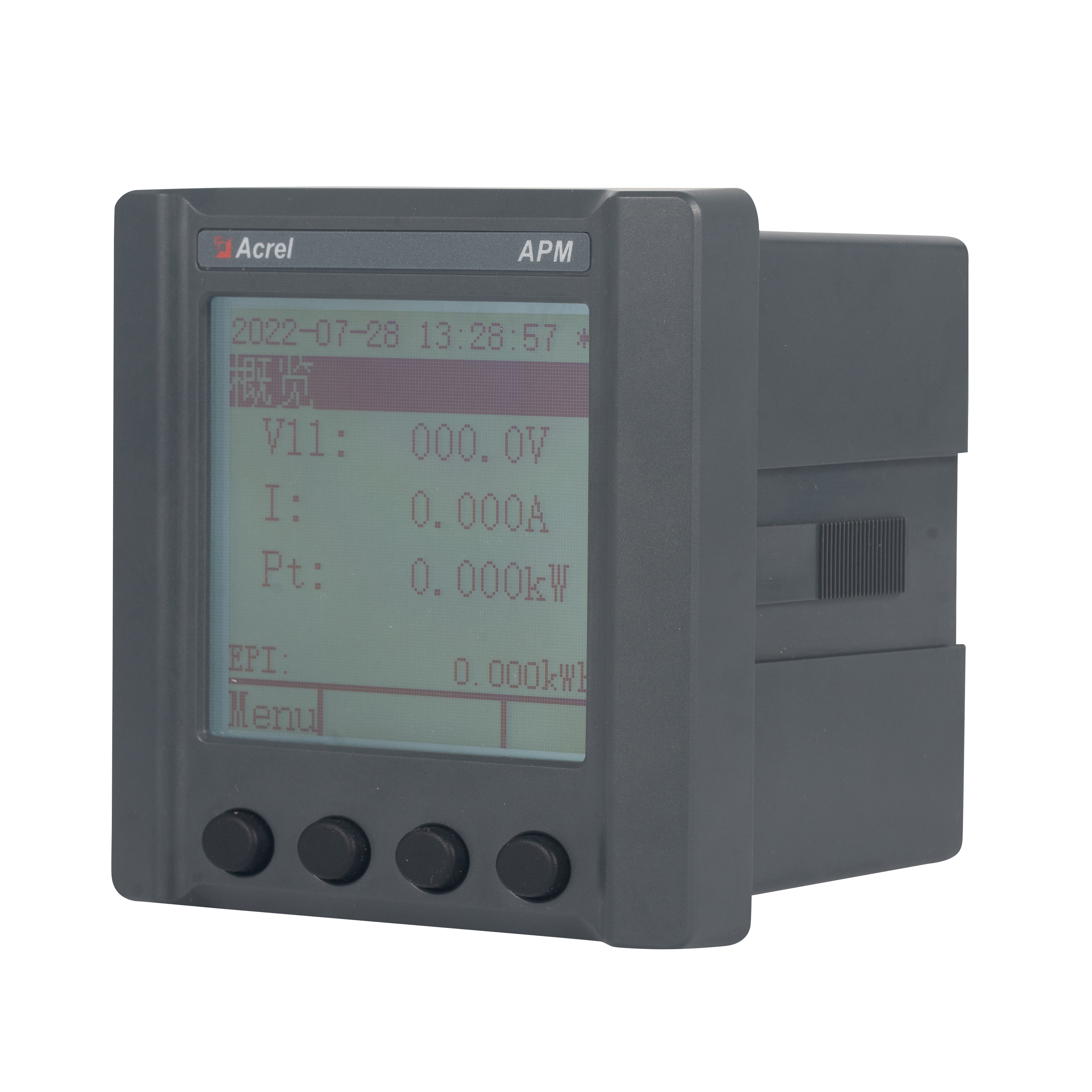

Mrežni mjerač snage APM521 (u daljnjem tekstu mjerač) dizajniran je u skladu s međunarodnim standardima IEC, s punim mjerenjem električne količine, energetskom statistikom, analizom kvalitete električne energije, funkcijama zapisivanja događaja i mogućnostima mrežne komunikacije. Prvenstveno se koristi za sveobuhvatno praćenje kvalitete napajanja u elektroenergetskim mrežama. Ova serija mjerača opremljena je DI/DO modulima i AO modulima koji nude mnoštvo funkcija, omogućujući fleksibilnu implementaciju mjerenja pune električne količine i praćenje statusa prekidača u električnim krugovima.
Funkcije:
| Mjereni parametri | Ukupno električno mjerenje |
| Energija četiri kvadranta、reaktivna električna energija četiri kvadranta、električna energija podijeljene faze、prividna energija、energija više brzina | |
| Pulsni izlaz | Ukupna djelatna snaga, ukupna jalova snaga električne energije impulsni izlaz |
| potražnja | Trofazna struja, aktivna snaga, jalova snaga, prividna snaga potražnja u stvarnom vremenu i maksimalna potražnja (uključujući vremensku oznaku), najveća potražnja prošlog mjeseca (uključujući vremensku oznaku). |
| Statistika ekstremnih vrijednosti | Ekstremne vrijednosti struje, mrežnog napona, faznog napona, aktivne snage, jalove snage i drugih električnih parametara ovog i prošlog mjeseca (uključujući vremenske oznake) |
| Kvaliteta električne energije | Neuravnoteženost struje, mrežnog napona, faznog napona |
| Fazni kut napona, fazni kut struje | |
| Ukupni (parni, neparni) harmonijski sadržaj napona i struje | |
| Harmonijski sadržaj napona i struje (2-63 puta) | |
| Vršni koeficijent napona | |
| Faktor telefonskog valnog oblika | |
| Trenutni K-faktor | |
| Vektor | |
| Valni oblik napona i struje | |
| Osnovni napon, struja i faktor snage | |
| Odstupanje napona, odstupanje frekvencije | |
| Napon pozitivne sekvence, napon negativne sekvence, napon nulte sekvence | |
| Pozitivna struja, negativna struja, nulta struja | |
| Smrznuta električna energija | 24 - satna smrznuta električna energija, 31 - dan smrznuta električna energija, prosinac smrznuta električna energija, redovno - smrznuta električna energija |
| Zapisivanje događaja | DIDO zapisi, koji mogu zabilježiti zadnjih 128 DID zapisa |
| Bilježenje alarma | Moguće je snimiti zadnjih 128 zapisa alarma |
| Komunikacija | Modbus - RTU protokol, DL/T 645-2007 statut |

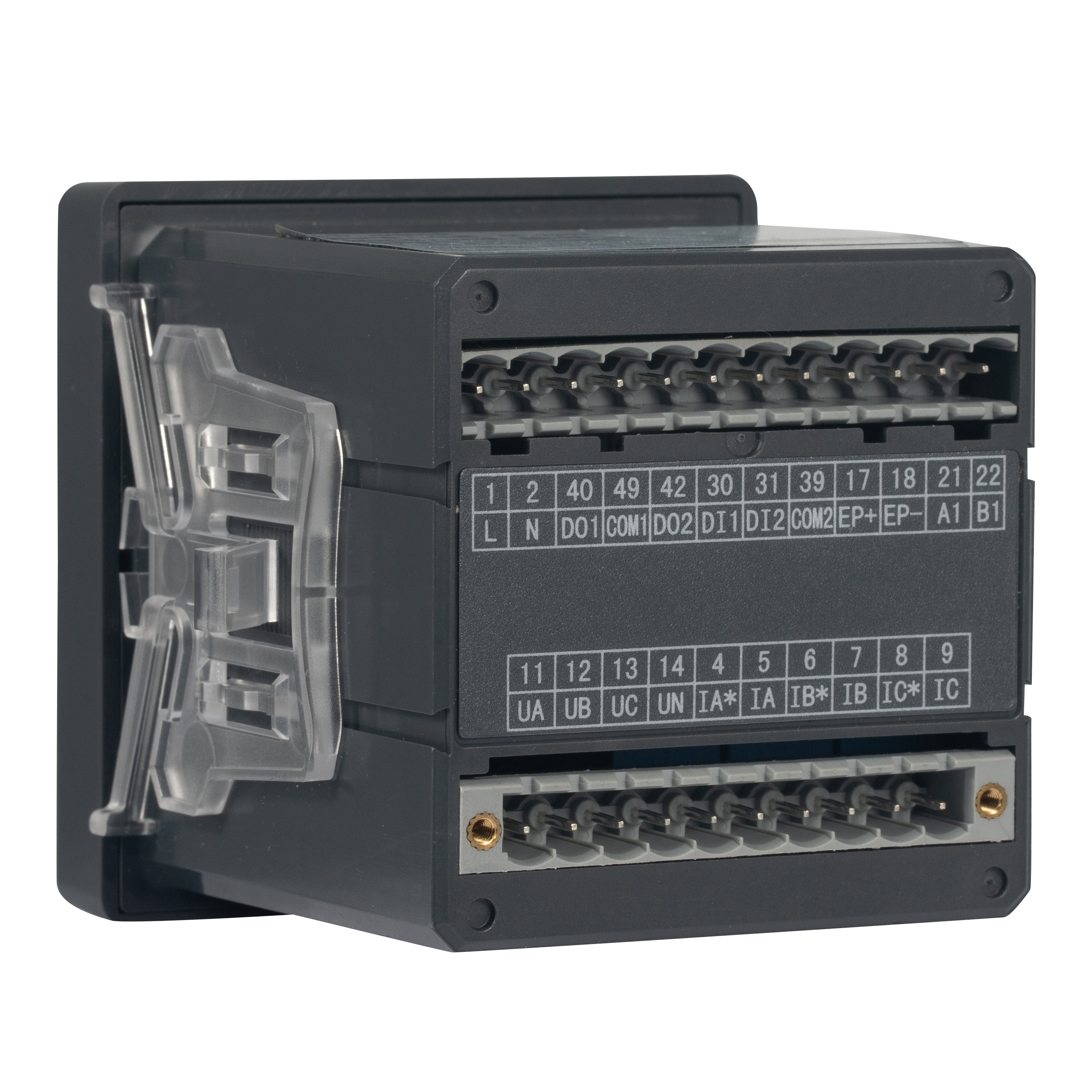

| Dodatne značajke | 4-kanalni digitalni ulaz i 2-kanalni digitalni izlaz |
| 2 kanala analognog izlaza, 4-20mA | |
| Proširite drugi RS485 komunikacijski kanal Modbus - RTU protokolom | |
| Proširite Ethernet komunikaciju s MODBUS-TCP protokolom，FTP protokolom |
| Stavka | Parametri izvedbe | |||
| Napon | Nazivni napon（UL、CE） | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| Nazivni napon （CPA） | 3P3L | 3P4L | ||
| 3x100V | 3x57,7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| Preopterećenje | 1,2 puta ocjena (kontinuirano) | |||
| 2 puta više od ocjene za 1 sekundu | ||||
| Potrošnja energije | <1VA | |||
| Klasa točnosti | Pogreška ±0,2% | |||
| Trenutni | Nazivna struja（UL、CE） | 1A, 5A | ||
| Nazivna struja （CPA） | 0,015-0,075（6）A（Aktivna energija） | |||
| 3X1(6)A（Jalova energija） | ||||
| Preopterećenje | 1,2 puta ocjena (kontinuirano) | |||
| 10 puta više od ocjene za 1 sekundu | ||||
| Potrošnja energije | <0,2VA | |||
| Klasa točnosti | Pogreška ±0,2% | |||
| Snaga | Aktivna, jalova, prividna snaga, pogreška ±0,2% | |||
| Frekvencija mreže | UL、CE | 50Hz/60Hz, pogreška ±0,2% | ||
| CPA | 50Hz, pogreška ±0,2% | |||
| Stopa odgovora | ≤200ms (napon, struja, snaga) | |||
| ≤1 s (električna energija) | ||||
| Kategorija mjerenja | 66ULN(＋20%) 115ULL(＋20%) CATⅢ | |||
| 230ULN(＋20%) 400ULL(+20%) CATⅢ | ||||
| 277ULN(＋20%) 480ULL(+20%) CATⅢ | ||||
| 400ULN(＋20%) 690ULL(+20%) CATⅡ | ||||
| Mjerenje | Električna energija | Aktivna energija ：Klasa D（0,2S） | ||
| Jalova energija (točnost klase 2) | ||||
| Pomoćno napajanje | AC/DC 85-300V | |||
| Potrošnja energije≤4W、10VA | ||||
| Elektromagnetska kompatibilnost | Klasa otpornosti na elektrostatičko pražnjenje IV | |||
| Klasa otpornosti na električni brzi prijelazni prasak IV | ||||
| Klasa otpornosti na prenapon (udar) IV | ||||
| Sigurnost | Snaga frequency withstand voltage | Između komunikacije i ulaza signala, AC4kV 1min | ||
| Otpor izolacije | Ulazni i izlazni terminali za kućište >500MΩ | |||
| Komunikacija | Sučelje i komunikacijski protokol | RS485 sučelje, Modbus RTU protokol | ||
| Komunikacija address range | Modbus RTU: 1 ~ 247； | |||
| Brzina prijenosa podataka | Podržava 1200bps-38400bps | |||
| okoliš | Radna temperatura | -40℃～ 70℃ | ||
| Temperatura skladištenja | -40℃～ 80℃ | |||
| Relativna vlažnost zraka | ≤95% (bez kondenzacije) | |||
| Nadmorska visina | ≥2000m，≤5000m Primjenjivo samo na napajanje s rasponom napona AC/DC 85-265V i naponom ispod 277/480V. | |||
| Instalacijsko okruženje | Unutarnja uporaba（suho mjesto） | |||
| IP ocjena | IP54 (prednja ploča), IP30 (tijelo) | |||
| Stupanj onečišćenja | klasa 2 | |||
| Prenaponske kategorije | OVC III | |||
| Referentni standard | UL | CAN/CSA C22.2 NO.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 br. 61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC, CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
Rješenje za nadzor napajanja

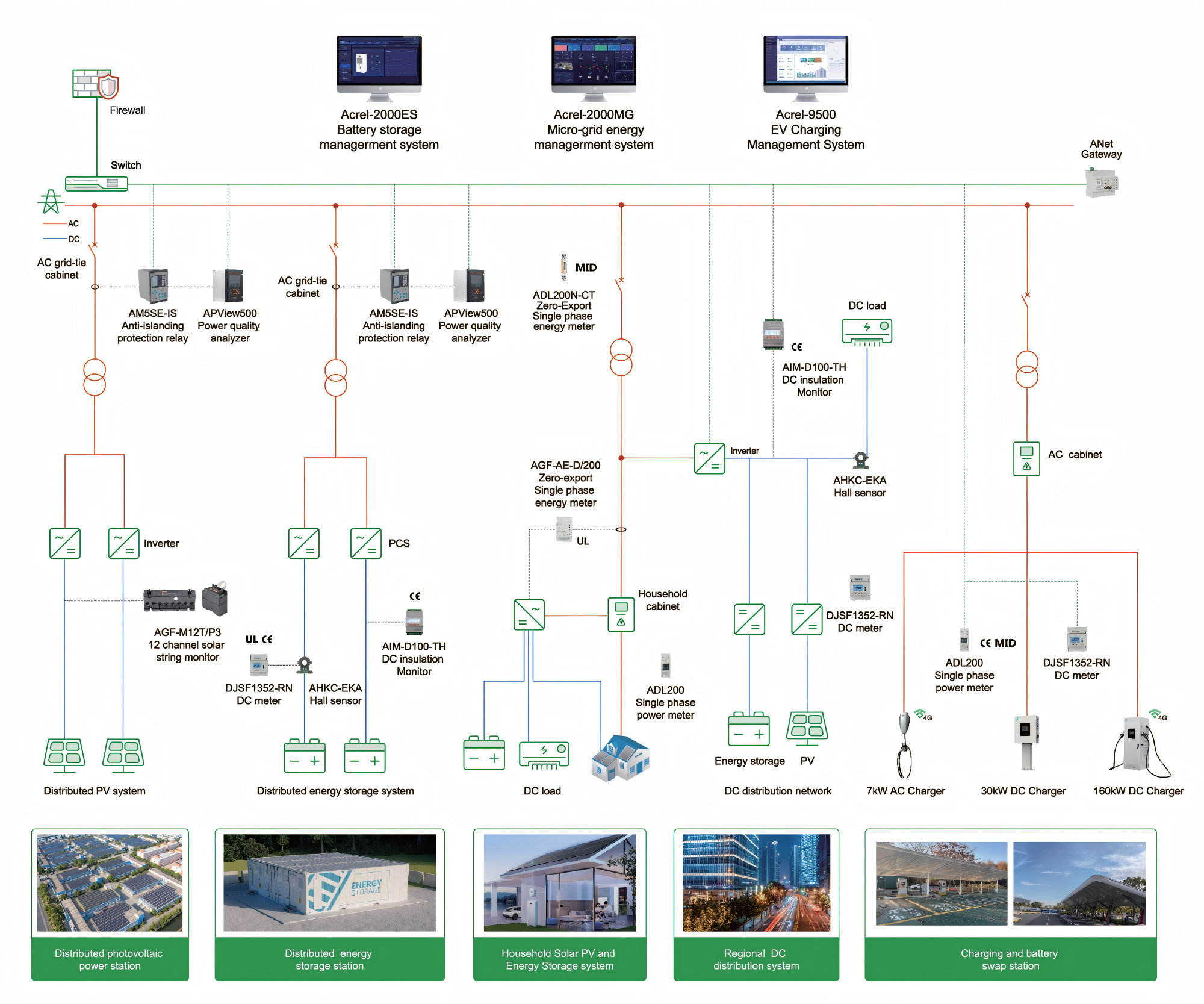

Obnovljiva energija
