Ethernet komunikacijski RJ45 priključak
Modbus-TCP protokol
AC trofazno mjerenje
Nazivna struja: 5A pomoću CT-a ili 80/120/200A pomoću vanjskih CT-a
Nazivni napon: AC 3*230/400V
CE certifikat
+86-18702106858 / +86-21-69156352

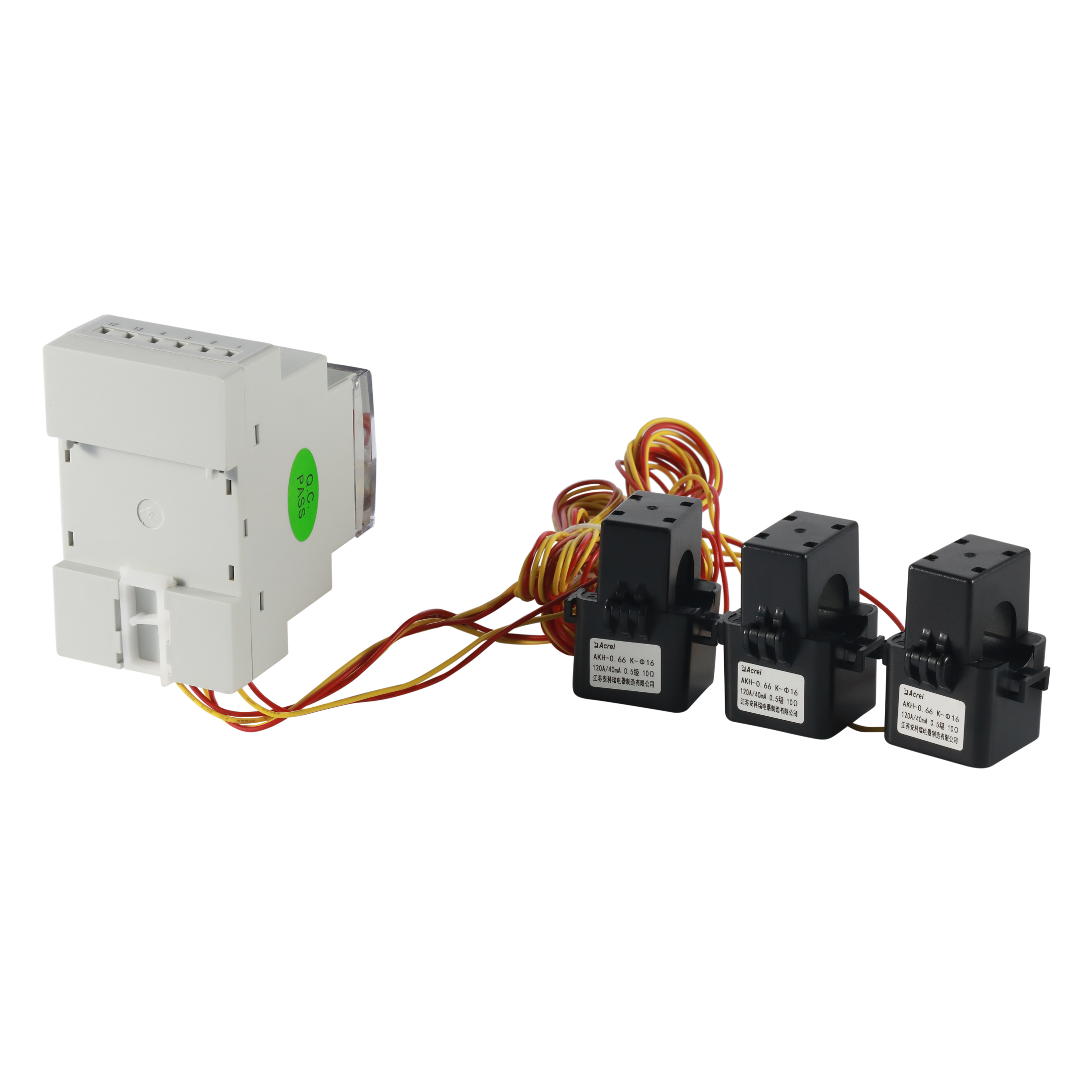

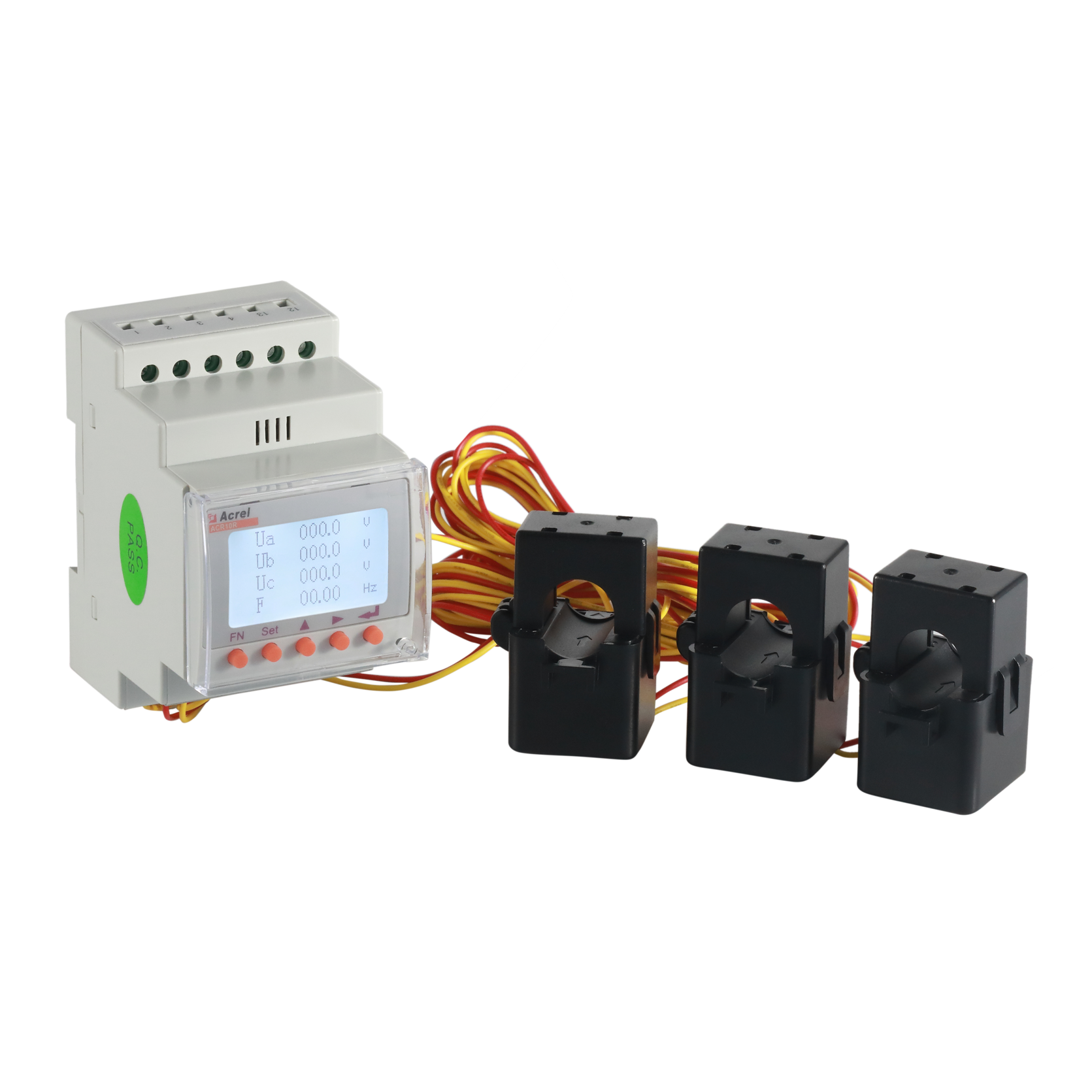

Višenamjenski električni instrument tipa tračnica ACR10R je inteligentni uređaj dizajniran za sveobuhvatno praćenje energije i upravljanje energijom. Integrira precizna mjerenja električnih parametara kao što su jednofazna/trofazna struja, napon, aktivna snaga, jalova snaga, prividna snaga, frekvencija i faktor snage, nudeći podatke u stvarnom vremenu za sustave upravljanja energijom. Jedna od njegovih istaknutih značajki je podrška za Ethernet komunikaciju s Modbus-TCP protokolom, što omogućuje besprijekornu integraciju u moderne mreže industrijske automatizacije. Instrument se može jednostavno instalirati na licu mjesta pomoću montaže na DIN tračnicu i strujnog transformatora s podijeljenom jezgrom, čime se eliminira potreba za uklanjanjem sabirnice i smanjuje vrijeme instalacije i troškovi rada. Njegov LCD zaslon i intuitivno sučelje s gumbima omogućuju korisnicima konfiguriranje parametara i lokalno praćenje operacija, dok relejni izlazi i ulazi prekidača pružaju mogućnost daljinske signalizacije i upravljanja. Dizajniran za zahtjevna industrijska okruženja, idealan je za energetski učinkovite rekonstrukcije u industrijama s visokom potrošnjom energije kao što su taljenje, proizvodnja željeza i čelika te poluvodiči. Dodatno, podržava aplikacije poput nadzora distribuirane fotonaponske energije i upravljanja potražnjom energije. Sa širokim rasponom radnih temperatura i visokim sigurnosnim standardima, ACR10R kombinira pouzdanost, svestranost i jednostavnost korištenja za različite potrebe praćenja snage.
Funkcije:
| Model | ACR10R-(DxxT)E4S | ACR10R-(DxxT)ES | |
| Funkcija | |||
| Način prikaza | LCD (polje LCD) | ■ | ■ |
| Mjerni parametri | Struja/napon/frekvencija/faktor snage | ■ | ■ |
| Aktivna/jalova snaga/prividna snaga | ■ | ■ | |
| Mjerenje snage u četiri kvadranta | ■ | ■ | |
| Maksimalna potražnja | ■ | ■ | |
| Složeno mjerenje snage | ■ | ■ | |
| Zapisivanje podataka | Zapisivanje događaja | □ | |
| Alarm | □ | ||
| Ugrađeni sat | ■ | ■ | |
| Komunikacija | RS485 sučelje | ■ | ■ |
| Ethernet sučelje | □ | ||
| RJ45 sučelje | □ | ||
| Izborna funkcija (odaberite jednu) | Relejni izlaz (2DO) | A1 （B1 ili C1） | |
| (4DI 2DO ili 4DI EP)* | |||
| Komunikacija | Preklopni ulaz (4DI) | ■ | |
| Izborna funkcija (odaberite jednu) | Pulsni izlaz (2 kanala) | A1 （B1 ili C1） | |
| (4DI 2DO ili 4DI EP)* | |||
| Tehnički parametri | Indikatori | |||
| Unos | Mreža | trofazni četverožični | ||
| Učestalost | 45～65Hz | |||
| Napon | Nazivni napon: 220V/380V(400V) | |||
| Preopterećenje: 1,2 puta veći od nazivnog napona (kontinuirano); 2 puta veći od nazivnog napona u trajanju od 1 sekunde | ||||
| Potrošnja energije: manje od 0,2VA | ||||
| Trenutni | Ocjena: s vanjskim transformatorom 80A/26,7mA，120A/40mA，200A/66,66mA | |||
| S ugrađenim zajedničkim senzorom: 5A | ||||
| Preopterećenje: 1,2 puta nazivne struje (kontinuirano); 10 puta nazivne struje u trajanju od 1 sekunde | ||||
| Potrošnja energije: manje od 0,2VA | ||||
| Izlaz | Struja | Izlaz mode:Open collector optocoupler pulse, 2-way output | ||
| Trofazni | Konstanta pulsa: 100 imp/kWh | |||
| Komunikacija | RS485 sučelje, Modbus-RTU、Ethernet（Opcija） | |||
| Prikaz | LCD | |||
| Funkcija | Uključeno Isključeno Glasnoća | Unos | 4 ulaza za suhe kontakte（Opcija) | |
| Izlaz | Izlaz mode: 2-way relay normally open contact output（Optional） | |||
| Kapacitet kontakta: AC 250V/3A、DC 30V/3A | ||||
| Preciznost mjerenja | 0,5 razina, Jalova energija: 2 razine、Ostalo: 1 razina | |||
| Napajanje | AC85～265V potrošnja energije≤10VA | |||
| Sigurnost | Podnosivi napon frekvencije snage | AC2kV između snage//preklopnog izlaza//strujnog ulaza i naponskog ulaza//komunikacije//impulsnog izlaza//preklopnog ulaza 1min. | ||
| Napajanje//switching output//current input and voltage input between two two AC2kV 1min. | ||||
| AC1kV između komunikacije//impulsni izlaz//preklopni ulaz dva po dva 1min. | ||||
| Izolacijski otpornik | Unos and output to chassis >100MΩ | |||
| okoliš | Radna temperatura: -10℃～ 55℃（Ograničena radna temperatura: -20℃～ 65℃）；Temperatura skladištenja: -25℃～ 70℃ | |||
| Relativna vlažnost: 5%～95% bez kondenzacije; nadmorska visina: ≤2500m | ||||
