Kako odabrati pravi način ugradnje mjerača?

Vodič za odabir montaže na DIN šinu/ploču

Uvod:

U projektiranju distribucije električne energije, rekonstrukciji potrošnje energije, fotonaponskom skladištenju energije i projektima podmjernih mjerača u zgradama, mnoge pogreške pri odabiru proizlaze iz odabira pogrešne metode instalacije! Nedovoljno prostora u ormaru, nemogućnost bušenja rupa, nedostatak zida za montažu na licu mjesta i teško održavanje nakon instalacije - u najboljem slučaju, to dovodi do prerade i ispravljanja; u najgorem slučaju, ugrožava prihvaćanje projekta.

Pametna brojila Acrel podijeljena su u dvije glavne vrste ugradnje — DIN tračnica i montaža na ploču — na temelju uvjeta gradnje na gradilištu, strukture ormara i okruženja ugradnje. Ovaj članak vodi inženjerske stručnjake kroz precizan odabir između pet dimenzija: značajke instalacije, primjenjivi scenariji, osnovne prednosti, odgovarajući modeli i uobičajene zamke koje treba izbjegavati, pokrivajući 99% industrijskih i komercijalnih projekata distribucije električne energije.

I. Mjerači za DIN tračnice | Najbolji izbor za gustu ugradnju u ormarić, maksimalna svestranost

Brojila na DIN šinu su trenutno najkorišteniji i najprilagodljiviji tip u projektima distribucije električne energije, nove energije i praćenja energije. Usvajaju nacionalni standard DIN 35 mm montaže na tračnice, ne zahtijevaju bušenje u kućištu, s iznimno jednostavnom montažom i demontažom.

Značajke instalacije

Izravno pričvršćen na standardne tračnice unutar razvodnih kutija, upravljačkih ormara i kombiniranih kutija. Kompaktan i lagan, s modularnim dizajnom koji podržava gusti raspored više jedinica. Dodavanje, zamjena ili proširenje jedinica kasnije ne zahtijeva modificiranje strukture ormara, osiguravajući iznimno visoku učinkovitost konstrukcije i održavanja.

Jednofazni mjerači na DIN šinu (serija ADL200)

Dizajniran za jednofazne izmjenične niskonaponske mreže, mjerenje napona, struje, snage i aktivne energije. Podržava izravnu vezu do 80A, s dodatnom RS485 komunikacijom (Modbus-RTU protokol). Idealno za podmjerenje energije u zgradama, naplatu komercijalnih stanara i praćenje jednofaznog opterećenja.

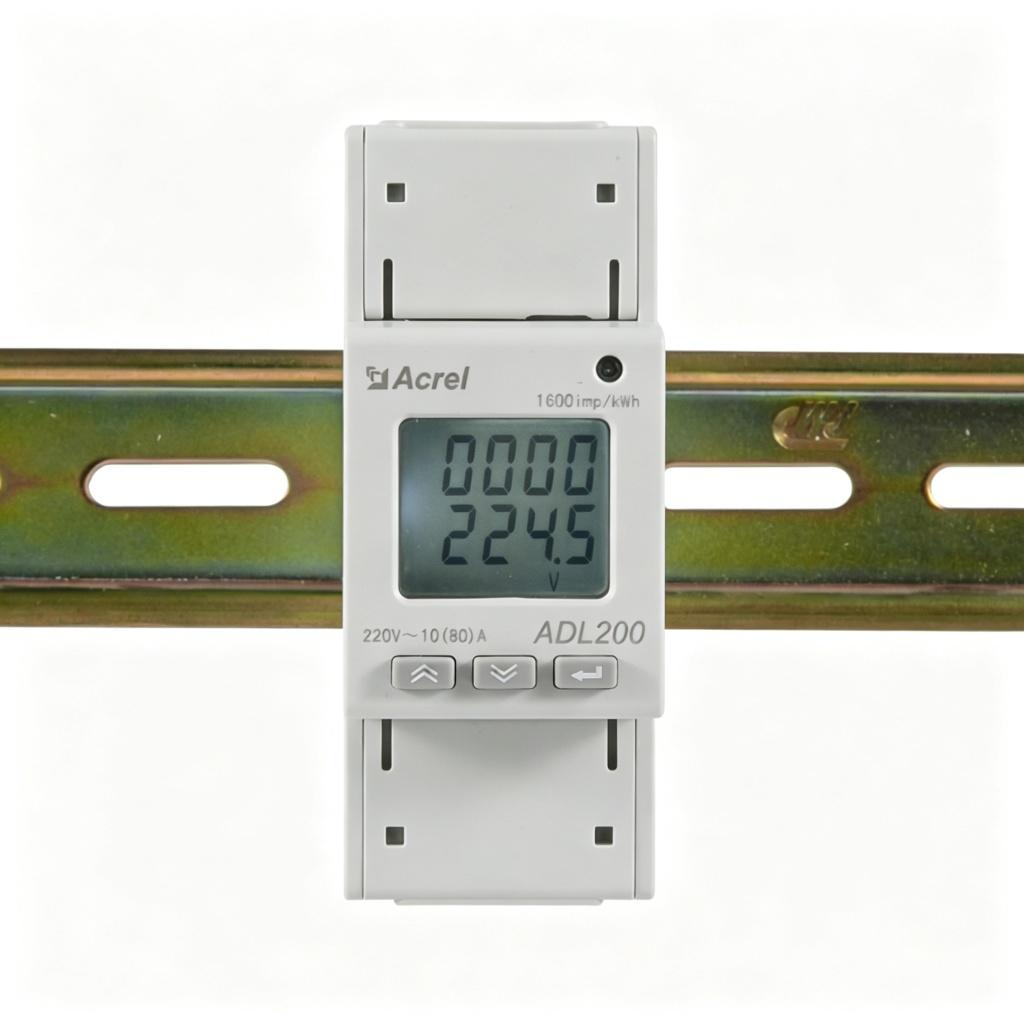

Slika: Jednofazni mjerač za DIN tračnicu (ADL200)

Trofazna brojila na DIN šinu ( ADL400 / Serija DTSD1352 )

Potpuno mjerenje trofaznih električnih parametara uključujući napon, struju, snagu, faktor snage, frekvenciju i energiju četiri kvadranta. Podržava višetarifnu naplatu s do 4 vremenske zone i 8 rasporeda. Sadrži detekciju 2. – 31. harmonika i THD analizu. Opremljen RS485 komunikacijskim sučeljem za SCADA i integraciju sustava za upravljanje energijom.

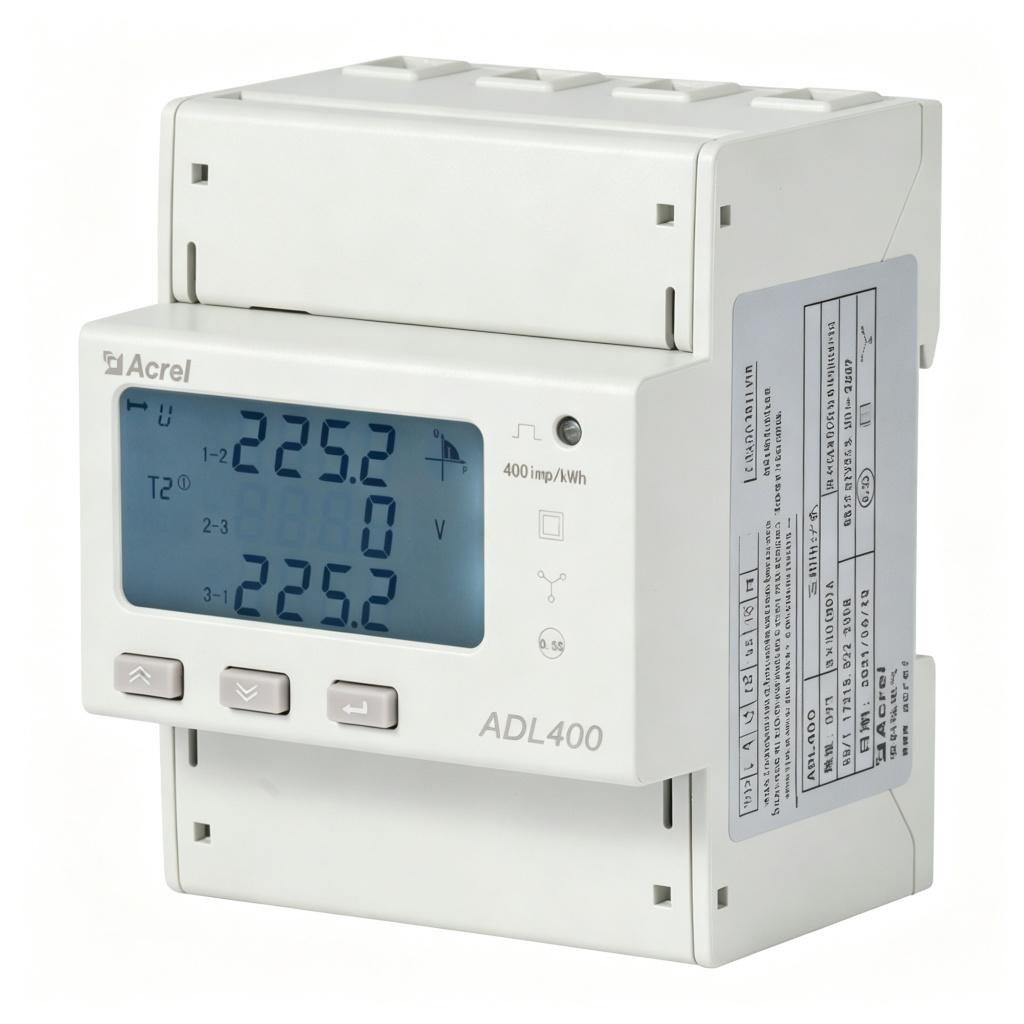

Slika: trofazni mjerač za DIN tračnicu (ADL400)

DC mjerači na DIN tračnici (serija DJSF1352-RN)

Posebno dizajniran za istosmjerne sustave, mjerenje istosmjernog napona, struje, snage i energije naprijed/natrag. Podržava prikupljanje struje shunt i Hall senzora, s dostupnom točnošću klase 0,5. CE i UL dvostruko certificirani za izvoznu usklađenost. Savršeno prikladan za stanice za punjenje električnih vozila, sustave za pohranu energije, telekomunikacijske bazne stanice i distribucijske ploče za istosmjernu struju. Sadrži RS485 komunikaciju s podrškom za Modbus i DL/T645 protokol, plus funkcije zamrzavanja podataka i bilježenja događaja.

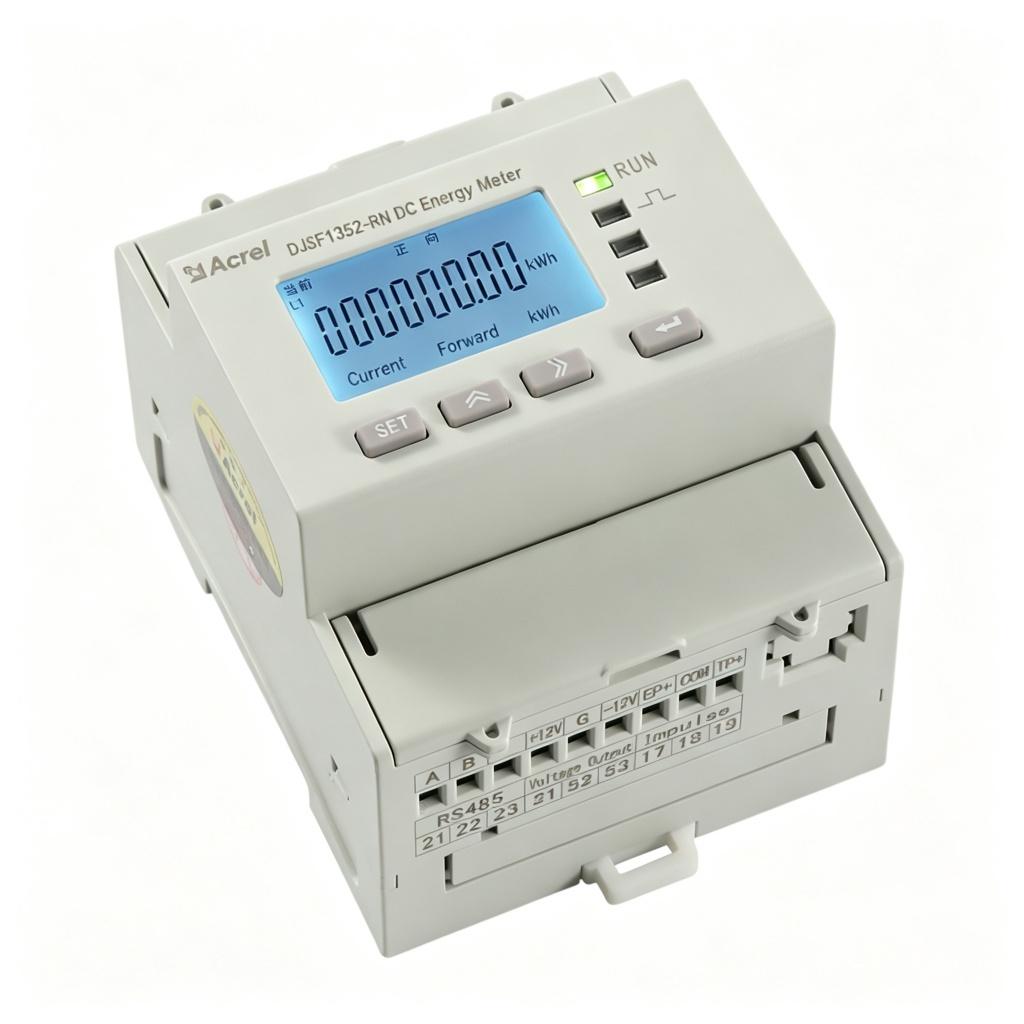

Slika: DC mjerač DIN tračnice (DJSF1352-RN)

Mjerila energije s više krugova na DIN šinu (ADF400L / serija ADW2xx)

Jedan mjerač zamjenjuje više tradicionalnih mjerača — podržava do 12 trofaznih krugova ili 36 jednofaznih krugova s punim mjerenjem električnih parametara po kanalu. Modularni dizajn s vanjskim CT-ovima, koji omogućuje centralizirano mjerenje i gustu raspodjelu u razvodnim kutijama, ormarićima s glavama stupova i podstanicama kutijastog tipa. Uključuje statistiku višetarifne energije, mjerenje potražnje i bilježenje događaja. Opremljen Ethernet i RS485 dvostrukim komunikacijskim priključcima za učinkovitu integraciju podataka.

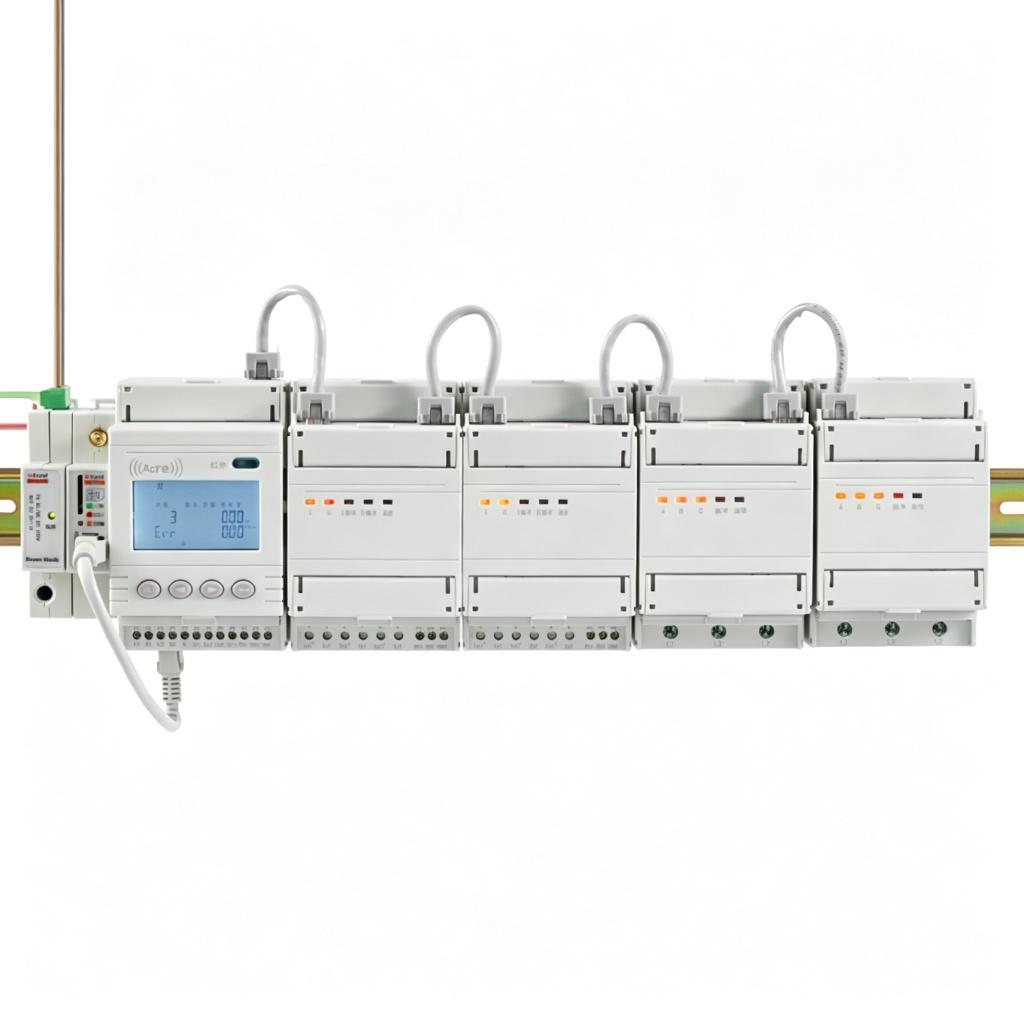

Slika: Mjerač energije s više strujnih krugova na DIN šinu (ADF400L)

II. Mjerači za montažu na ploču | Vizualni nadzor za sklopne uređaje, standard za vrhunske projekte

Mjerači koji se montiraju na ploču, također poznati kao mjerači s prednjom pločom ili ugradbeni, zahtijevaju precizno rezanje rupa na ploči ormara. Tijelo mjerača je ugrađeno u kućište sa zaslonom izloženim izvana. Oni su glavni izbor za visokonaponske i niskonaponske sklopne uređaje i središnju upravljačku opremu, kombinirajući estetiku s nadzorom visokih performansi.

Značajke instalacije

U ormaru se izrezuju rupe prema dimenzijama brojila za ugradnju u ravnini. Površina ploče je ravna i ujednačena, sa zaslonom okrenutim izravno prema operateru, što omogućuje intuitivno gledanje trofaznog napona, struje, snage, kvalitete električne energije i drugih podataka u stvarnom vremenu.

Mjerači za montažu na ploču od 72 mm (AMC72L / serija PZ72 / AEM72) — Izrez: 67×67 mm

Kompaktan dizajn ploče od 72 × 72 mm s izrezom kućišta od 67 × 67 mm. Mjeri trofazni napon, struju, aktivnu/jalovu snagu, faktor snage, frekvenciju i energiju četiri kvadranta. Podržava višetarifnu naplatu s 4 vremenske zone. Sadrži mjerenje THD-a od 2. do 31. harmonika, snimanje događaja, potražnju i statistiku maksimalne/minimalne vrijednosti. Opremljen RS485 komunikacijom (Modbus-RTU), plus opcijski digitalni ulazi i relejni izlazi za daljinsko signaliziranje i upravljanje. Idealno za kompaktne sklopne i razvodne ploče gdje je prostor ograničen.

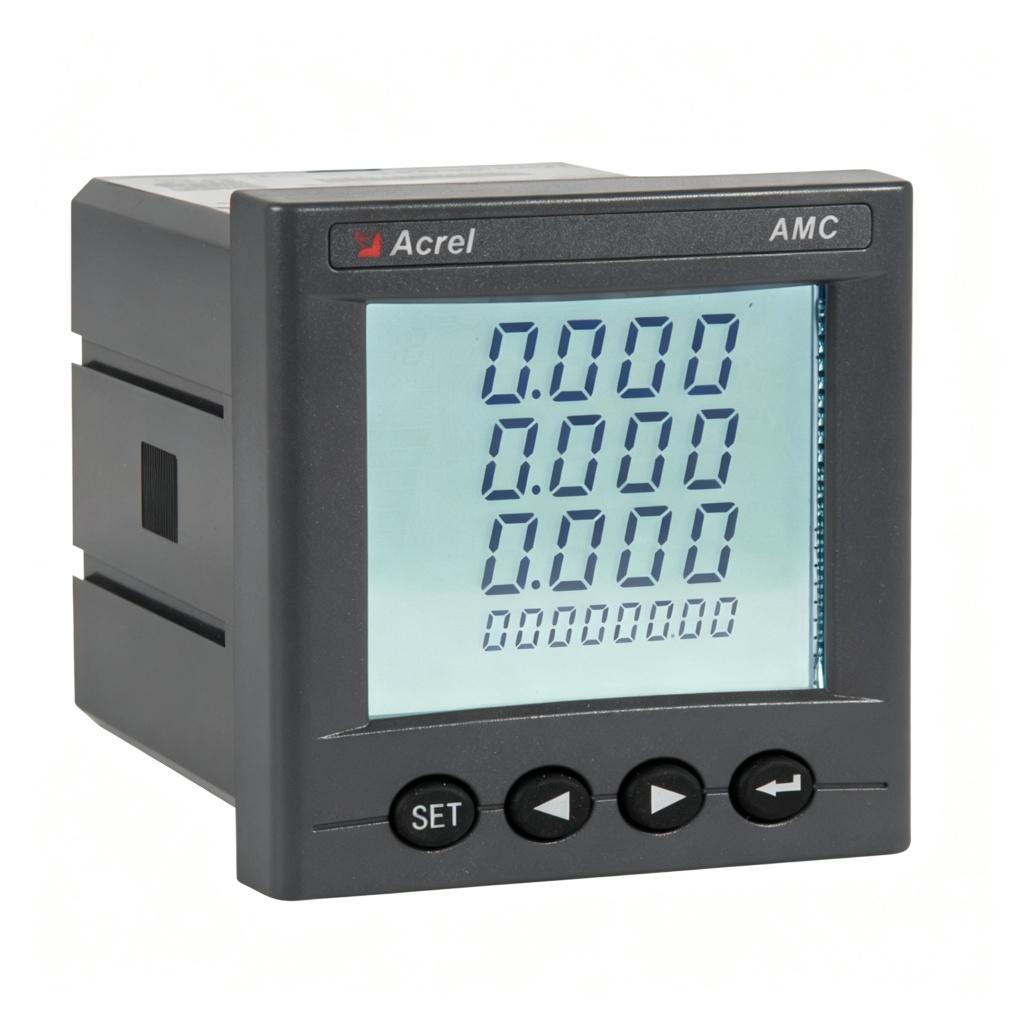

Slika: Mjerač za montažu na ploču od 72 mm (AMC72L)

Mjerači za montažu na ploču od 96 mm (AMC96L / PZ96 / AEM96 / serija ACR) — Izrez: 88×88 mm

Dizajn ploče od 96 × 96 mm s izrezom kućišta od 88 × 88 mm — vodeća serija za montažu na ploču s najopsežnijim skupom značajki. Omogućuje visokoprecizna puna mjerenja električnih parametara uključujući detaljnu analizu kvalitete električne energije (harmonici do 63., neravnoteža napona/struje, treperenje). Podržava višetarifno upravljanje energijom s do 12 mjeseci bilježenja povijesnih podataka. Sadrži više I/O opcija (digitalni ulazi, relejni izlazi, analogni izlazi), RS485 komunikacija i opcijska Ethernet povezivost. Serija ACR dodaje napredne mogućnosti analize mrežne snage. Dizajniran za vrhunsku razvodnu opremu, SN/NN distribucijske ploče i kritične aplikacije za nadzor napajanja.

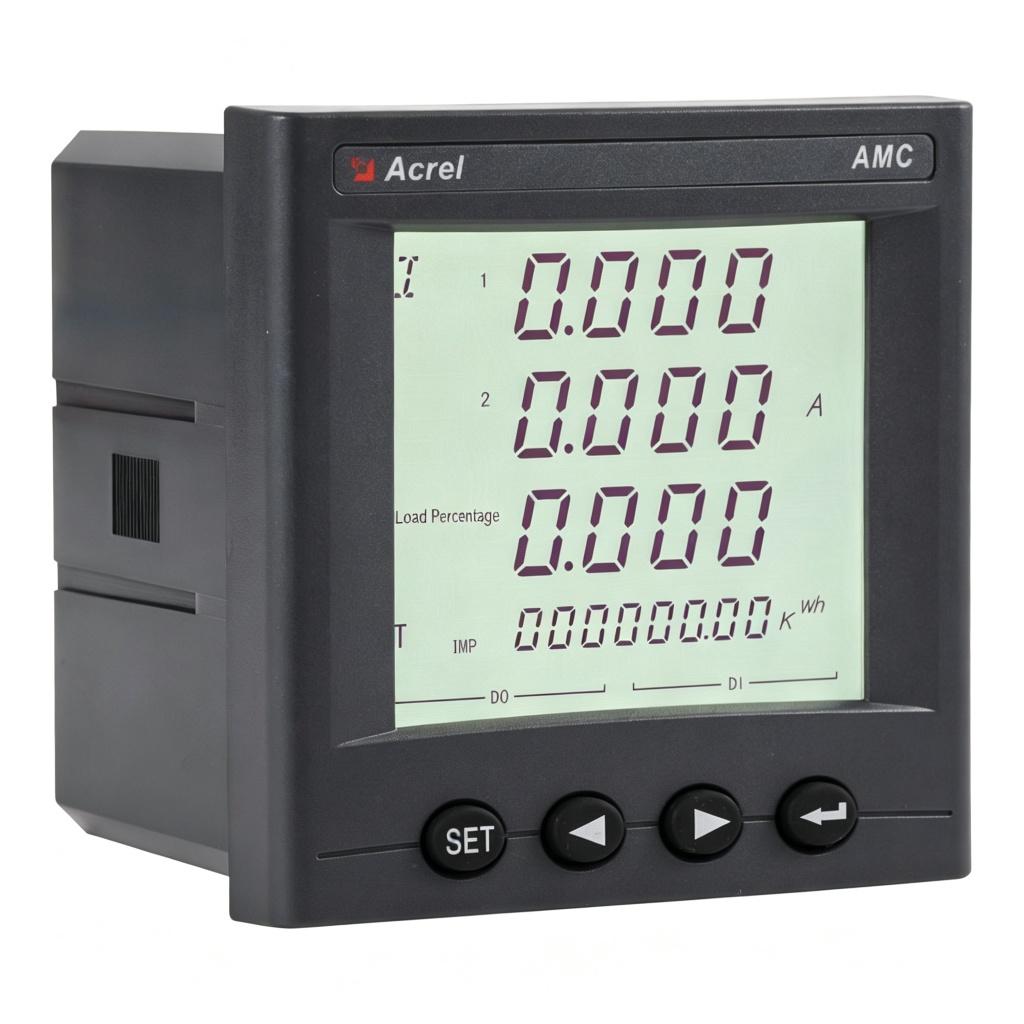

Slika: Mjerač za montažu na ploču od 96 mm (AMC96L)

III. Sažetak brzog odabira | Zaključajte pravi mjerač za 30 sekundi

Prilikom odabira mjerača prvo odredite način ugradnje, a zatim funkcije, parametre i ateste! Precizan odabir temeljen na uvjetima u kabinetu na licu mjesta, okolini instalacije i projektnim standardima u osnovi izbjegava probleme poput prerade bušenja rupa, ograničenja instalacije i neuspjehe prihvaćanja.
