Nazivna struja: 80A/120A/200A/300A prema CT-u
UL certifikat
100ms brzo vrijeme odziva
Nazivni napon: AC 230V
Visoka klasa točnosti 0,5S

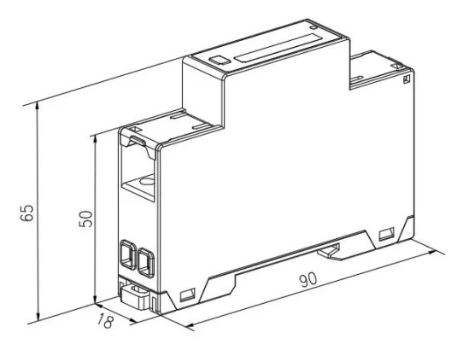

Ultra tanki 1P 18 mm
+86-18702106858 / +86-21-69156352
Višenamjensko brojilo električne energije montirano na DIN-šinu serije ADL inteligentni je uređaj dizajniran za nove sustave za proizvodnju energije, uključujući fotonaponske sustave spojene na mrežu, mikro inverter, sustave za pohranu energije i AC spojne sustave.
Ovaj proizvod nudi mjerenje visoke preciznosti, kompaktan dizajn, brz odziv i jednostavnu instalaciju. Može uzorkovati, mjeriti i nadzirati parametre snage dok komunicira s pretvaračima ili sustavima upravljanja energijom (EMS). Ključne značajke uključuju sprječavanje obrnutog protoka energije, regulaciju proizvodnje energije i upravljanje punjenjem i pražnjenjem baterije na temelju akumulirane električne energije u stvarnom vremenu.
Dodatno, podržava dvosmjerno mjerenje i upravljanje distribuiranom fotonaponskom energijom u kućanstvu, osiguravajući učinkovito i inteligentno korištenje energije.
| Stavka | Parametri | ||
| Serija modela | ADL200N-CT | ||
| Mjerenje | Mreža | Jednofazni | |
| Napon | Nazivni napon | AC 230 V | |
| Ulazni raspon | ± 2 0% | ||
| Preopterećenje | 1,2 puta ocjena ( kontinuirano ) | ||
| 2 puta više od ocjene za 1 sekundu | |||
| Potrošnja energije | < 2W ， < 10 VA | ||
| Klasa točnosti | Pogreška ±0,5% | ||
| Trenutni | Ulazna struja | AC 80A/120A/200A/300A | |
| Preopterećenje | 1.2 puta ocjena (kontinuirano) | ||
| 2 puta više od ocjene za 1 sekundu | |||
| Potrošnja energije | < 1W ， < 1 VA | ||
| Klasa točnosti | Pogreška ±0,5% | ||
| Snaga | Aktivna, jalova, prividna snaga, pogreška ±0,5 % | ||
| Mreža frequency | 5 0/ 6 0 Hz, pogreška ±0,5% | ||
| Stopa odgovora | ≤100ms (napon, struja, snaga) | ||
| ≤1 s (električna energija) | |||
| Mjerenje category | KAT III | ||
| Razina prenapona | OVC III | ||
| Mjerenje | Električna energija | Aktivna energija : C djevojka B | |
| Jalova energija ( C djevojka 2 accuracy) | |||
| Potrošnja energije | ≤ 2W | ||
| Elektromagnetska kompatibilnost | E2 | ||
| Sigurnost | Snaga frequency withstand voltage | Između komunikacije i ulaza signala, AC3kV 1min | |
| Otpor izolacije | Ulazni i izlazni terminali za kućište >100MΩ | ||

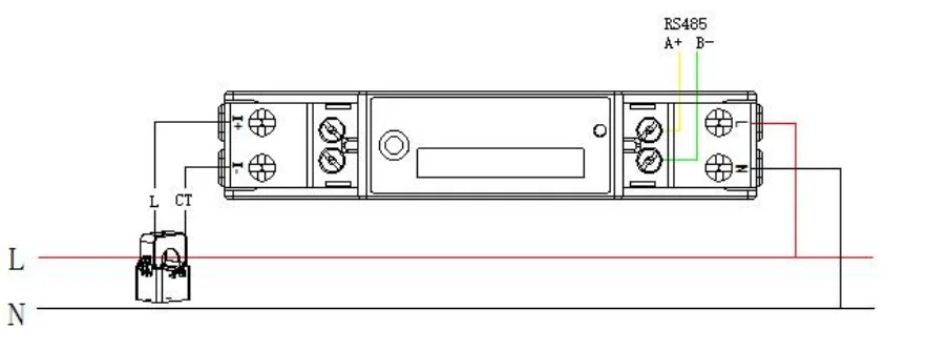

| Komunikacija | Sučelje i komunikacijski protokol | RS485 sučelje i Modbus RTU protokol | |
| Komunikacija address range | Modbus RTU: 1 ~ 247 ； | ||
| Brzina prijenosa podataka | Podržava 1200bps-38400bps | ||
| okoliš | Radna temperatura | -40 ℃ ～ 70 ℃ | |
| Temperatura skladištenja | -40 ℃ ～ 8 0 ℃ | ||
| Relativna vlažnost zraka | ≤95 % (bez kondenzacije) | ||
| "Nije prikladno za vlažna okruženja" | |||
| Nadmorska visina | ≤ 20 00m | ||
| Standardno | EN IEC 61010-1:2010 Sigurnosni zahtjevi za električnu opremu za mjerenje, upravljanje i laboratorijsku uporabu - 1. dio: Opći zahtjevi | ||
| EN IEC 61010-2-030:2010 Sigurnosni zahtjevi za električnu opremu za mjerenje, upravljanje i laboratorijsku upotrebu - Dio 2-030: Posebni zahtjevi za opremu koja ima ispitne ili mjerne krugove | |||
| EN IEC 61326-1:2021 Električna oprema za mjerenje, upravljanje i laboratorijsku uporabu - EMC zahtjevi - 1. dio: Opći zahtjevi | |||
| EN IEC 61326-2-1:2021 Električna oprema za mjerenje, upravljanje i laboratorijsku uporabu - EMC zahtjevi - Dio 2-1: Posebni zahtjevi za ispitivanje elektromagnetske kompatibilnosti za električnu opremu za mjerenje, upravljanje i laboratorijsku uporabu | |||
| EN 50470-3 Oprema za mjerenje električne energije (a.c.) - Dio 3: Posebni zahtjevi - Statička brojila za aktivnu energiju (indeksi klasa A, B i C) | |||
| IP zaštita | IP 51 （ Mora se instalirati u odgovarajuće kućište s oznakom IP ） | ||
| Stupanj onečišćenja | II | ||
| UC stupanj | III | ||
| Instalacijsko okruženje | Upotreba u zatvorenom prostoru | ||
| zaštititi stupanj | Klasa II (dvostruka izolacija) | ||
| Okruženje korištenja | Kabinet montiran (Vanjski omotač se ne može dirati) | ||
| Razina | M1 | ||
| CT sigurnost | Otpor izolacije: greater than 1000 M Ω u normalnim uvjetima ； | ||
| Otpor električne snage: Može izdržati 4000 V, 50 Hz strujne frekvencije 1 minutu ； | |||
| Otpornost na plamen: U skladu s razinom UL94-V0 ； | |||
