IEC61557-8
Nazivni napon: 50V~1000V
U skladu s CHAdeMO 3.0 i sustavom kombiniranog punjenja (CCS)
Detekcija podnapona i prenapona
Način zaustavljanja za onemogućavanje generatora mjernih impulsa
+86-18702106858 / +86-21-69156352

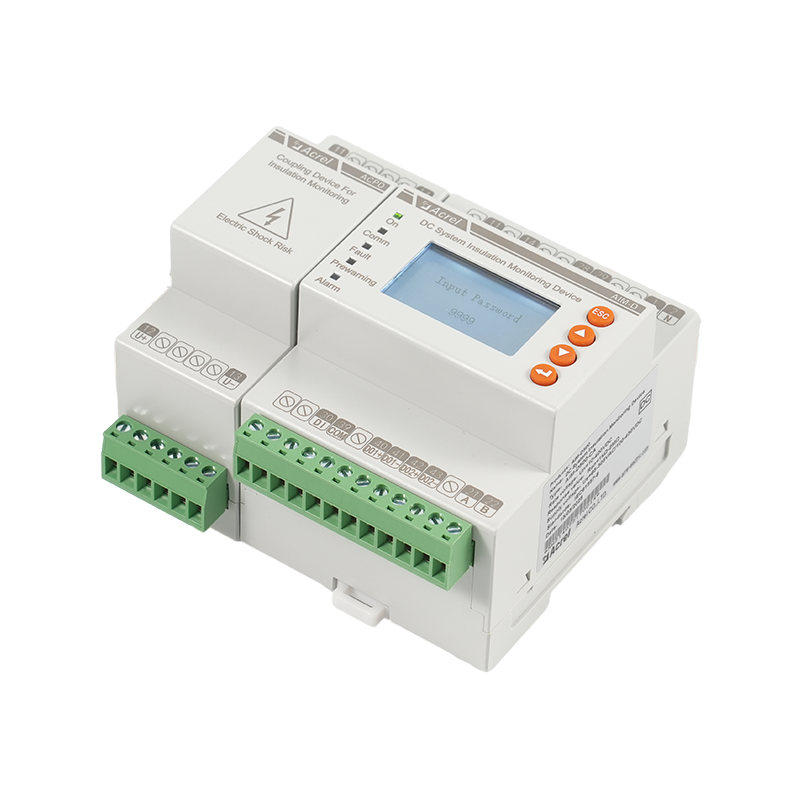

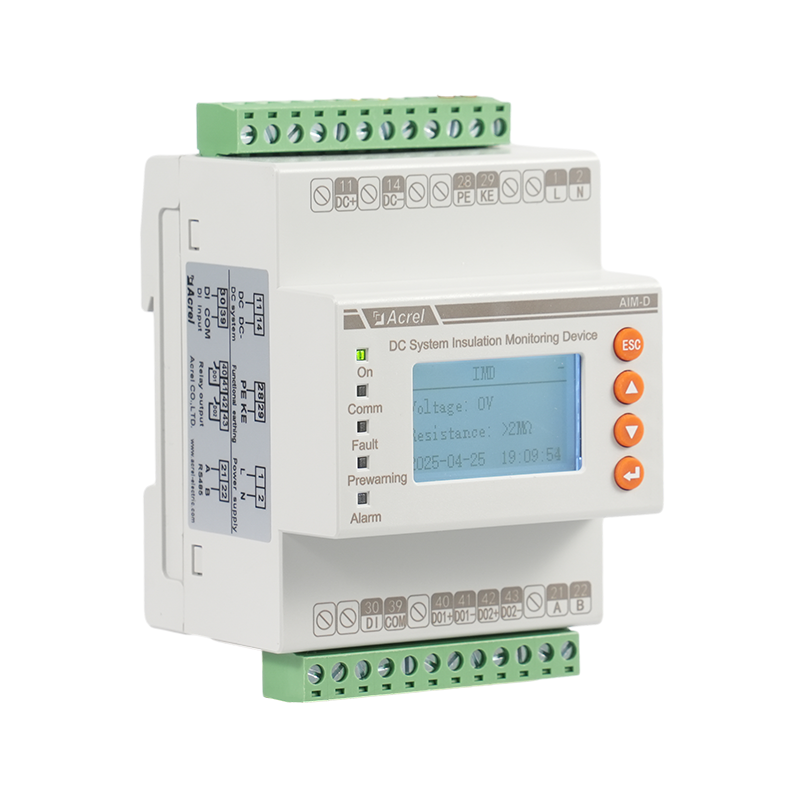

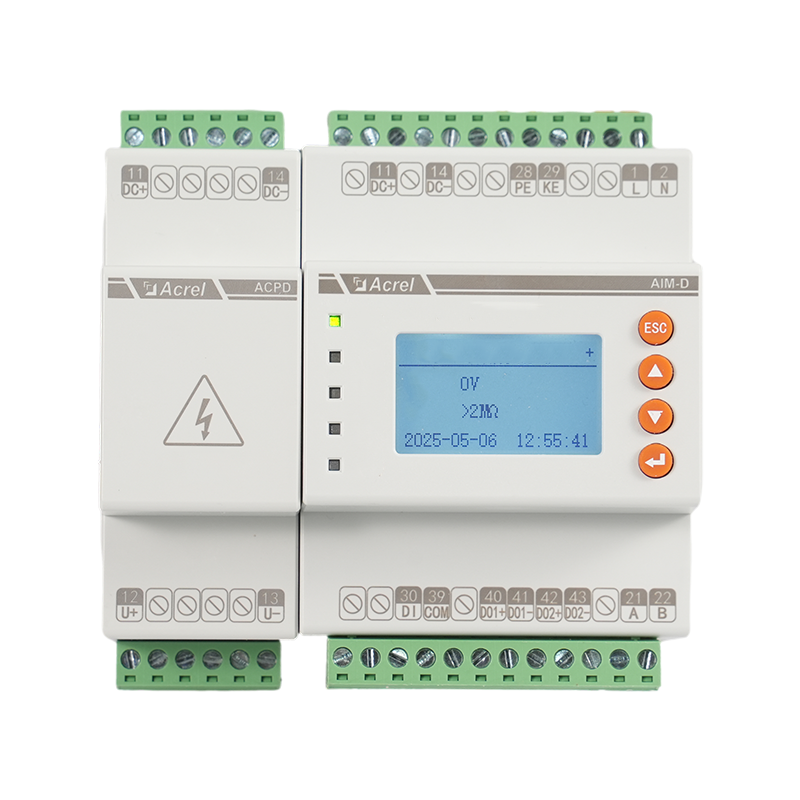

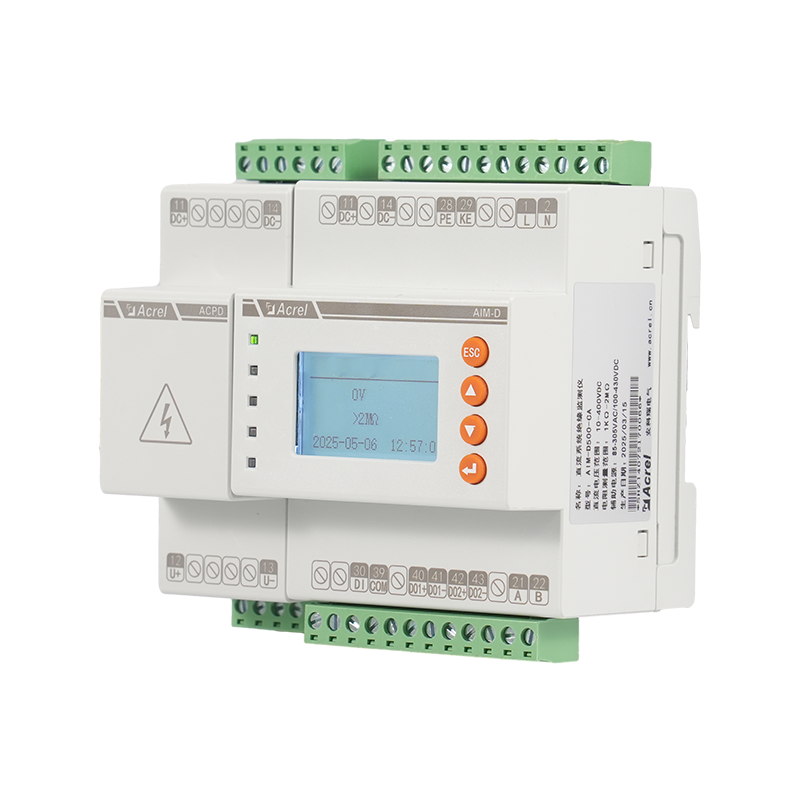

Acrel AIM-D500-CA DC monitor izolacije je vrhunski uređaj dizajniran za 0-1000V DC sustave, osiguravajući sigurnost napajanja kontinuiranim praćenjem izolacijskog otpora u IT sustavima.
Zadovoljava zahtjeve IEC 61557-8 i kompatibilan je sa sustavom kombiniranog punjenja (CCS) i standardom CHAdeMO 3.0.

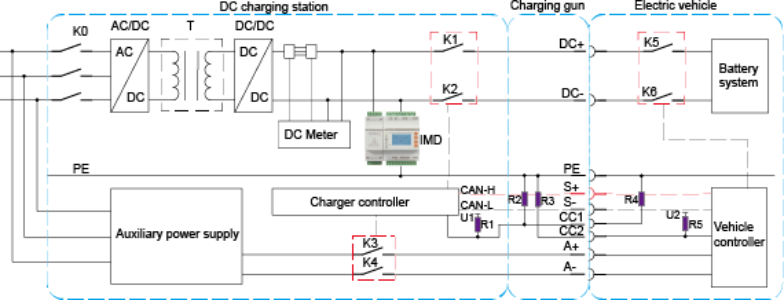

Može pratiti otpor izolacije DC stanica za punjenje s nominalnim rasponom napona sustava od 50 V do 1000 V.

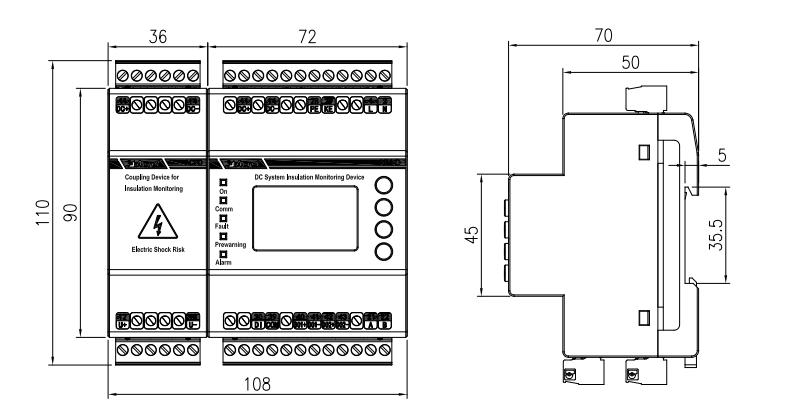

Uređaj ima kućište od četiri modula i montažu na DIN-šinu, što ga čini jednostavnim za instalaciju i integraciju u postojeće sustave.
Također ima mogućnost mjerenja napona sustava i otkrivanja podnapona i prenapona.
Njegov način zaustavljanja omogućuje korisnicima da onesposobe generator mjernih impulsa putem Modbus protokola, kroz izbornik uređaja ili korištenjem eksterne tipke.

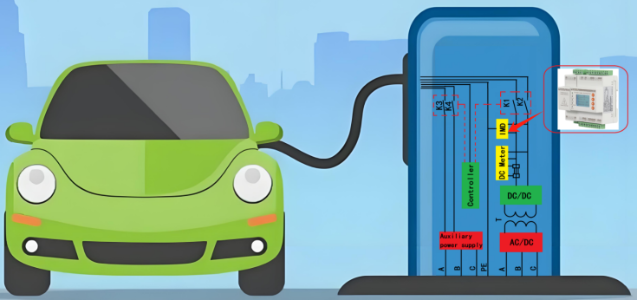

AIM-D500-CA je idealno rješenje za aplikacije kao što su elektrane, trafostanice, EV punjači, UPS sustavi i solarni sustavi.
| Stavka | Parametar | |
| Napon napajanja | Napon napajanja Us | AC/DC 85~265V |
| Učestalost | 50/60Hz | |
| Potrošnja energije | ≤ 5 W | |

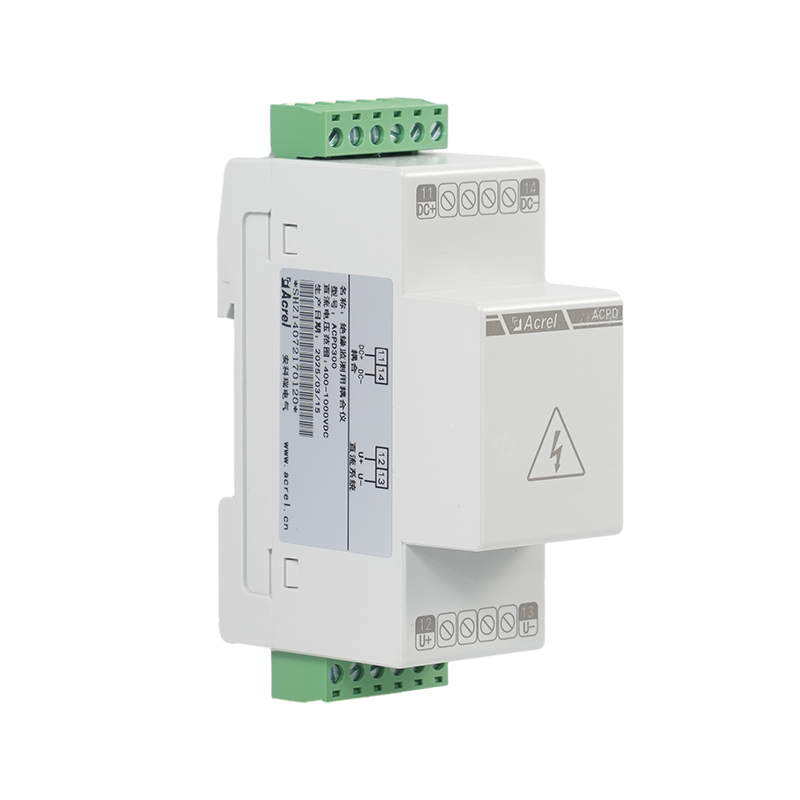

| IT sustav koji se prati | Nominalnini napon sustava s ACPD300, Un | DC 50 … 1000V |
| Nominalnini napon sustava bez ACPD300, Un | DC 50 … 400V | |
| Vrijednosti odziva | Vrijednost odziva (predupozorenje na izolaciju) | Izolacija granična vrijednost alarma … 2M Ω |
| Vrijednost odziva (izolacijski alarm) | 1k Ω… 2M Ω | |
| Relativni neizvjesnost | ± 15%, ± 2k Ω | |
| Podnapon otkrivanje | (80%~100%) Un(off) * | |
| Detekcija prenapona | (100%~120%) Un(off) * | |
| točnost | 1%, ± 1V | |
| CCS i CHAdeMO 3.0 način rada | Dopušteni kapacitet propuštanja sustava | ≤ 20 μF |
| Raspon mjerenja i prikaza izolacijskog otpora | 1k Ω… 2M Ω | |
| Mjerenje neizvjesnost / Relativna nesigurnost | C e ≤ 5 μF : ± 15%, ± 2 k Ω | |
| C e >5 μF i R F >100 tisuća Ω : ± 15% | ||
| Vrijeme odziva | ≤ 10s | |
| Sučelje | RS485/Modbus-RTU | |
| Relejni izlaz | 2 x 1 n/o kontakt, AC 250V, 3A, DC 30V, 5A | |
| okoliš | O radna temperatura | - 1 0 ℃ ~ 55 ℃ |
| S temperatura skladištenja | - 2 0 ℃ ~ 70 ℃ | |
| H umidnost | ≤95% RH , nema kondenzacije i korozivni plin | |
| A nadmorska visina | ≤2000m | |
| težina | AIM-D500-CA | 244,3 g |
| ACPD300 | 86,1 g | |
| Certifikacija | CE, IEC, RoHS | |
