MID certificirani 600A mjerač istosmjerne struje s izravnim ulazom za EV punjač

Acrel DJSF1352-D-600 je mjerač istosmjerne energije na DIN-šinu dizajniran za 600A EV-punjenje, fotonaponske aplikacije i aplikacije za pohranu baterija. Istovremeno mjeri, prikazuje i bilježi istosmjerni napon (0–1000 V), dvosmjernu struju (4–90 A primarno, 600 A maksimalno), trenutnu snagu (kW) i kumulativnu aktivnu energiju (kWh) s točnošću klase 1/B. Segmentni LCD i opcijski DJSF1352-L daljinski zaslonski modul omogućuju očitavanje napona, struje, snage, datuma/vremena, unutarnje temperature i registara energije naprijed i nazad u stvarnom vremenu.

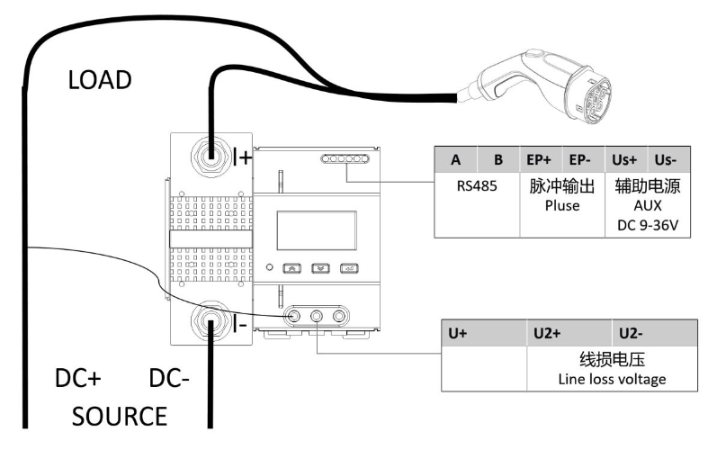

Fleksibilnost napajanja osigurana je pomoćnim ulazom od 9–36 Vdc koji troši ≤3 W. Dva galvanski izolirana RS-485 priključka (RJ12 vijčani terminali) podržavaju Modbus-RTU, DL/T 645-2007 i DL/T-698 protokole, omogućujući lančanu integraciju s EMS, SCADA ili OCPP pozadina. Programabilni pulsni izlazi (100–300 imp/kWh) omogućuju mjerenje prema prihodu i tijekove rada MID certifikacije.

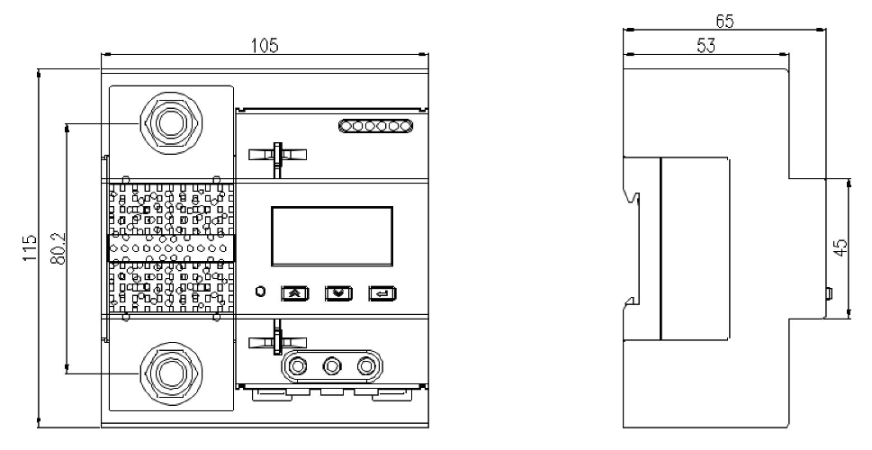

Dizajniran za teške uvjete, mjerač podnosi –40 °C do 70 °C, 95 %RH bez kondenzacije, 4,4 kV/1 min Hi-Pot, 6 kV udar i ≥40 MΩ izolaciju. Upute za montažu na DIN-35 tračnicu, zakretni moment na stezaljkama od 0,5 N·m i oklopljeni kablovi s upredenim paricama pojednostavljuju instalaciju uz smanjenje EMI. Parametri—adresa, brzina prijenosa podataka, paritet, decimale energije, zastavice protiv neovlaštenog mijenjanja—zaštićeni su lozinkom (0001 zadana) putem gumba na ploči ili daljinskog upisa u registar.

DJSF1352-D-600 pruža pouzdano pomoćno mjerenje za solarne kombinirane kutije, DC brze EV punjače i industrijske UPS sustave.
