Bežično mjerenje temperature transformatora/sabirnice/konektora/motora Recite zbogom pasivnim popravcima, 24-satnom online mjerenju temperature i instalirajte "termometre" na svoju električnu opremu!

15 04, 2026

Važnost nadzora temperature za električnu opremu

Električna energija je žila kucavica industrijske proizvodnje, komercijalnog rada i sigurnosti života, a temperatura opreme je "barometar" električne sigurnosti. Visokonaponska i niskonaponska sklopna postrojenja, transformatori, sabirnice i kabelski spojevi skloni su lokalnom pregrijavanju zbog lošeg kontakta, starenja izolacije i preopterećenja tijekom dugotrajnog rada s visokim opterećenjem. Ako se ne nadzire na vrijeme, može uzrokovati oštećenje opreme, prekid proizvodnje ili čak električni požar s ozbiljnim posljedicama koje su nezamislive.

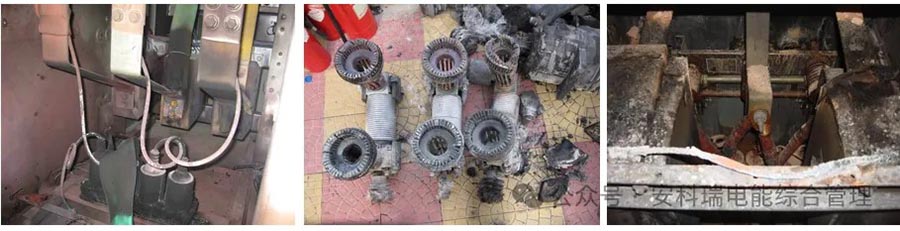

Sve dok je različita električna oprema spojena na elektroenergetski sustav, ona će generirati određenu količinu topline kroz određenu struju, a temperatura će rasti. U elektroenergetskom sustavu mnoge velike nesreće uzrokovane su pojačanim pregrijavanjem električne opreme. Ako se skrivena opasnost od pregrijavanja električne opreme može otkriti na vrijeme, mjere održavanja ili popravka mogu se pravodobno poduzeti, a skrivene opasnosti kvara mogu se eliminirati, nesreće u radu sustava napajanja mogu se uvelike smanjiti, a pouzdanost napajanja može se poboljšati. Stoga je vrlo važno pravovremeno otkriti i pravilno analizirati pregrijane dijelove električne opreme.

Tradicionalne metode mjerenja temperature više ne mogu pratiti moderne zahtjeve sigurnosti električne energije

① List voska za ispitivanje temperature ne može se pratiti u stvarnom vremenu, što predstavlja značajan rizik od starenja i kvara.
② Infracrveno mjerenje temperature ima mrtve točke, koje se ne mogu otkriti niti se na njih ne može pouzdati unutar zatvorenog ormarića.
③ Žičano ožičenje za mjerenje temperature je složeno, s visokim rizikom izolacije, poteškoćama u renoviranju i visokim troškovima održavanja.
④ Pasivni način popravka i naknadne sanacije ne može spriječiti skriveni rizik od pregrijavanja.

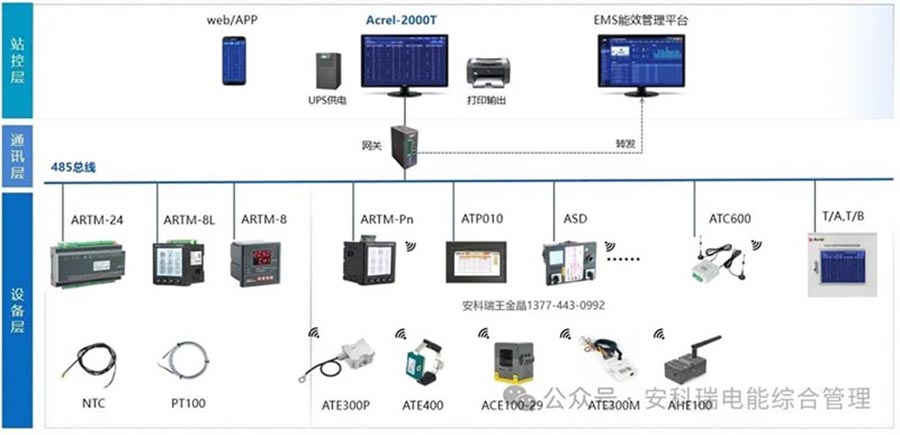

Acrel softversko i hardversko cjelovito rješenje za bežično mjerenje temperature

Acrelovo integrirano rješenje za bežično mjerenje temperature za sve scenarije, s "pasivnim bežičnim, preciznim očitavanjem, inteligentnim upozorenjem i praktičnim radom i održavanjem" kao svojom jezgrom, potpuno razbija usko grlo tradicionalnog mjerenja temperature i postiže skok od "pasivnog popravka" do "aktivne prevencije i kontrole" u sigurnosti napajanja.

Imamo Acrel bežična rješenja za mjerenje temperature koja uključuju senzore, primopredajnike, uređaje za prikaz i integrirane platforme sustava!

Koji su scenariji primjene za bežično mjerenje temperature? Gdje se koristi?

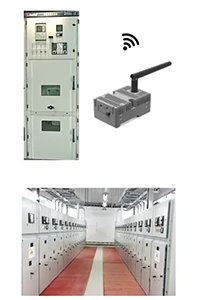

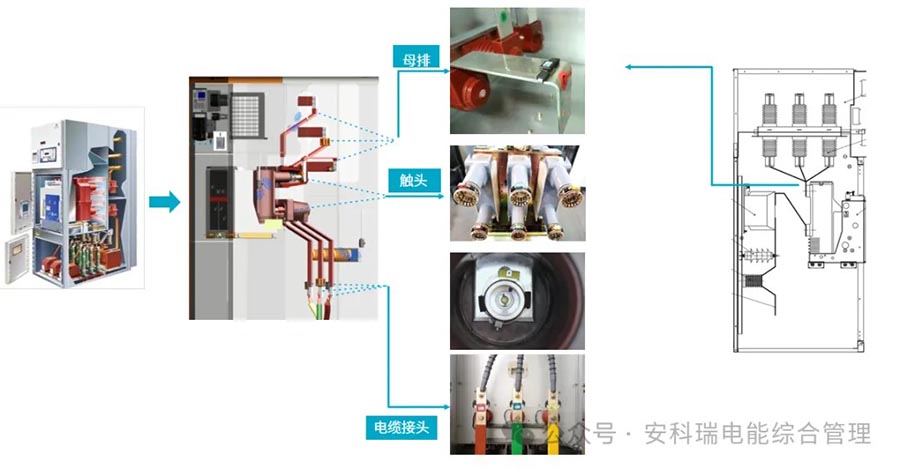

Zahtjevi za mjerenje temperature - Visokonaponska sklopna postrojenja

Na primjer: mjerenje temperature kabelskih spojeva, kontaktnih točaka i sabirnica.

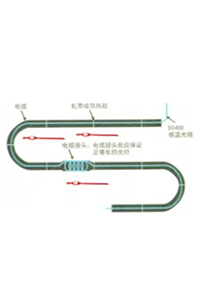

Mjerenje temperature spojeva kabela
Kontaktno mjerenje temperature
Mjerenje temperature matične sabirnice

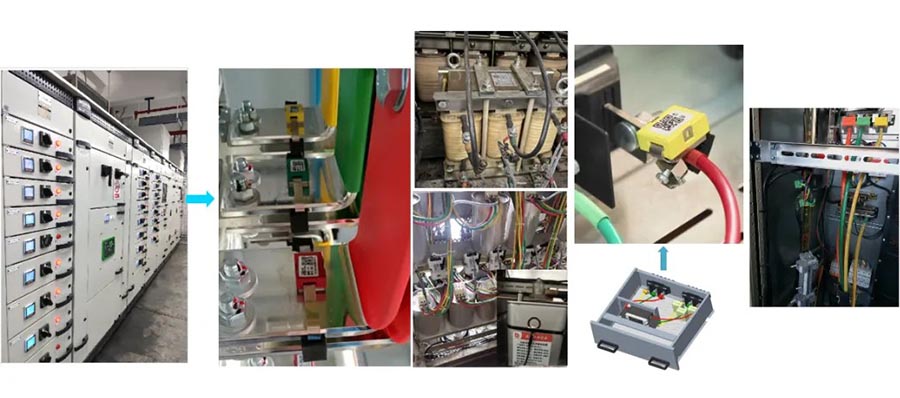

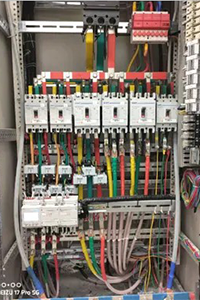

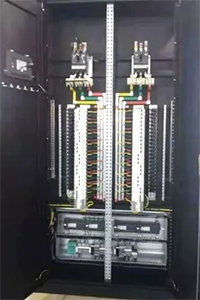

Zahtjevi za mjerenje temperature - Niskonaponski ormar

Na primjer, mjerenje temperature za konektore/sabirnice okvira prekidača, površine kondenzatora/reaktancije, konektore kabela ormara s ladicama i konektore odlaznih kabela niskog napona.

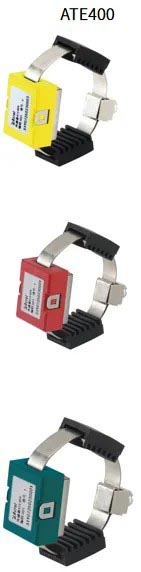

· Mjerenje temperature konektora prekidača okvira/sabirnice

· ATE400

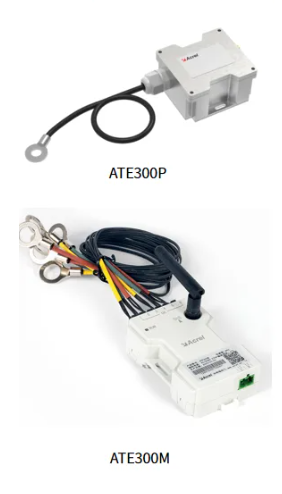

· Kutija za mjerenje površine kondenzatora/reaktancije

· ATE300M

· Mjerenje temperature konektora kabela ormarića s ladicama

· ATE400

· Mjerenje temperature konektora niskonaponskog odlaznog kabela

· ACE100

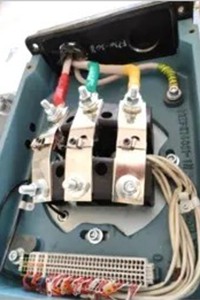

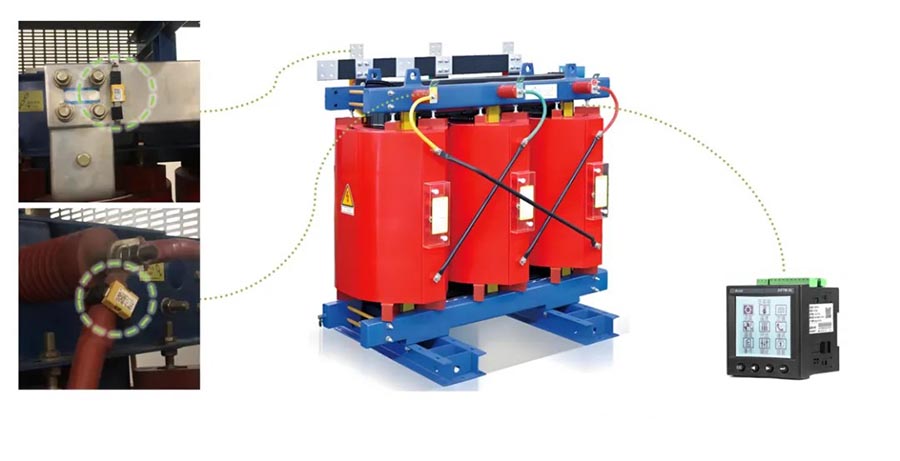

Zahtjevi za mjerenje temperature - Mjerenje temperature transformatora

Na primjer, mjerenje temperature spojeva transformatora i unutarnjih namota.

· Mjerenje temperature zglobova transformatora

· ATE400

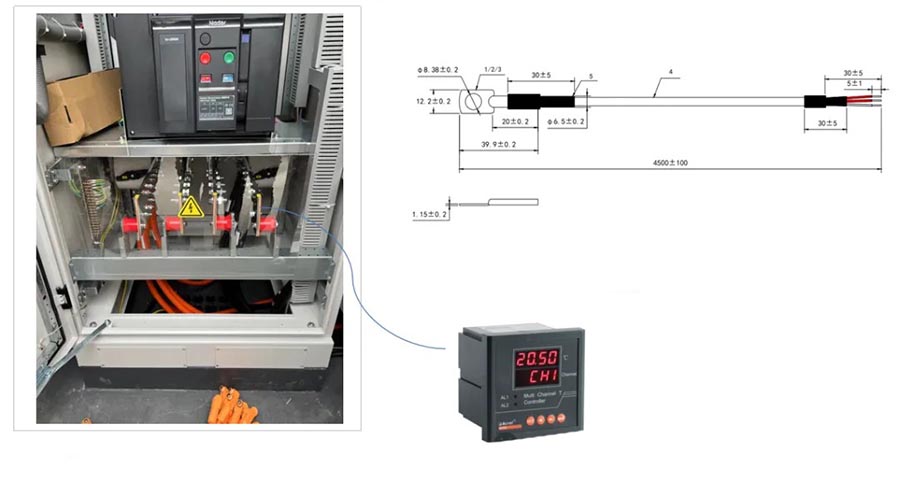

· Mjerenje temperature unutarnjeg namota transformatora

· (Prethodno ugrađeni PT100) ARTM-8L

Zahtjevi za mjerenje temperature - razvodna kutija, unutarnji kabel, ormar/unutarnji, itd

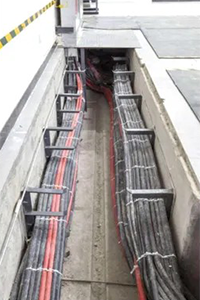

Na primjer, mjerenje temperature razvodnih kutija, unutarnjih kanala za kabele i unutarnje temperature i vlažnosti rasklopnih/razvodnih prostorija.

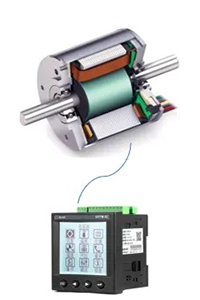

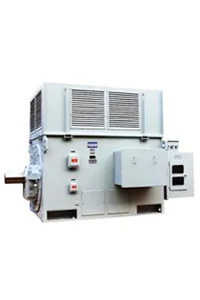

Zahtjevi za mjerenje temperature - mjerenje temperature motora

Na primjer: mjerenje temperature na površini motora, mjerenje temperature na razvodnoj kutiji motora i mjerenje temperature na unutarnjem namotu motora.

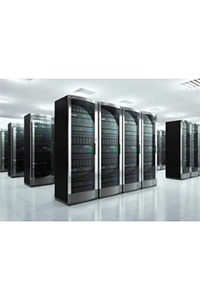

Potrebe industrijskih korisnika za mjerenje temperature - Data centar

Na primjer: mjerenje temperature unutarnjih kabelskih polica/sabirnih kanala, mjerenje temperature poslužitelja podatkovnog centra i mjerenje temperature spojeva stupnih ormara podatkovnog centra.

Zahtjevi industrijskih korisnika za mjerenje temperature - spremnik za pohranu energije

Na primjer, mjerenje temperature je potrebno za DC sabirnicu spremnika za pohranu energije

PT100 model: MPT101B130006

Naponski otpor: AC3000V/DC 4300V

DC sabirnica za spremnik za pohranu energije

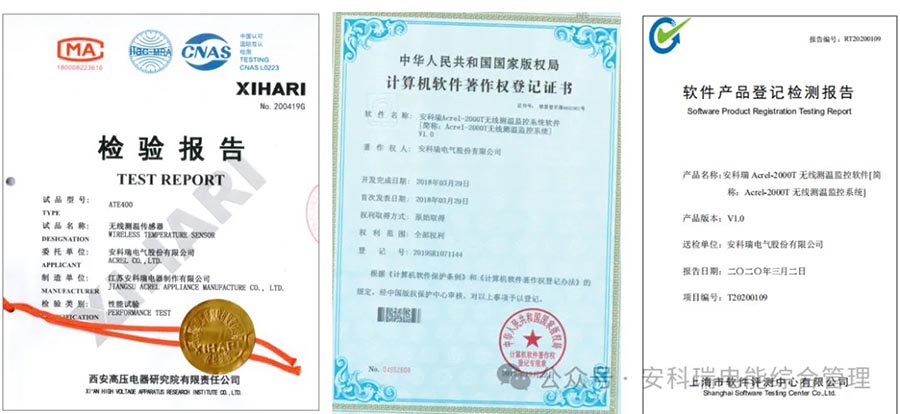

Potvrda o kvalifikaciji proizvoda za bežično mjerenje temperature Acrel

Četiri osnovne prednosti definiraju novi standard za mjerenje temperature snage

1. Pasivna bežična mreža bez održavanja, uklanja sigurnosne rizike iz korijena

Pasivni RFID senzor serije ATE800 usvaja tehnologiju sakupljanja radiofrekvencijske energije, koja ne zahtijeva baterije ili ožičenje, i ne zahtijeva održavanje doživotno, potpuno izbjegavajući rizike kvara baterije i visokonaponske izolacije ožičenja u okruženjima visoke temperature. Senzor indukcijske snage senzora ATE400, može se pokrenuti kada je ≥ 5A, s dugim radnim vijekom i stabilnim online radom u scenarijima visokog opterećenja, uvelike smanjujući troškove rada i održavanja.

2. Senzor visoke preciznosti, sposoban precizno uhvatiti porast temperature od 0,5 ℃

Korištenjem visokopreciznih čipova za mjerenje temperature s točnošću od ± 1 ℃ i rasponom mjerenja temperature od -50 ℃ ~ 125 ℃, može osjetljivo uhvatiti male promjene porasta temperature, unaprijed upozoriti na povećan kontaktni otpor i potencijalne kvarove zbog pregrijavanja, te otkloniti skrivene opasnosti u fazi pupoljaka. Podaci ostaju stabilni u okruženjima s jakim smetnjama, što ih čini sigurnim za korištenje u visokonaponskim ormarićima i scenarijima guste sabirnice.

3. Instalacija bez modifikacija, novi i stari projekti mogu se brzo implementirati

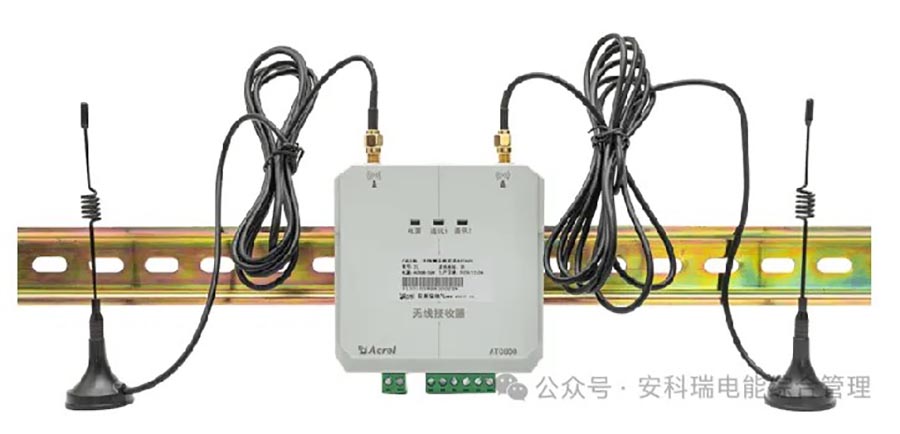

Postoje različiti oblici ugradnje kao što su tip trake, tip vijka i tip zakrpe, koji ne zahtijevaju rastavljanje ili odspajanje opreme. Prijemnik podržava instalaciju na šinu, 13774430992 fleksibilan odabir antene, stabilan signal za složene ormare, brzu implementaciju za nove projekte i nadogradnju jednim klikom za stare distribucijske prostorije.

4. Inteligentna kontrola cijelog lanca, lokalno i daljinsko "dvostruko osiguranje"

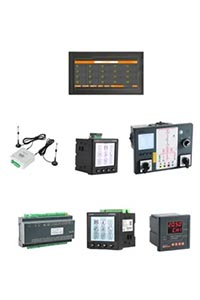

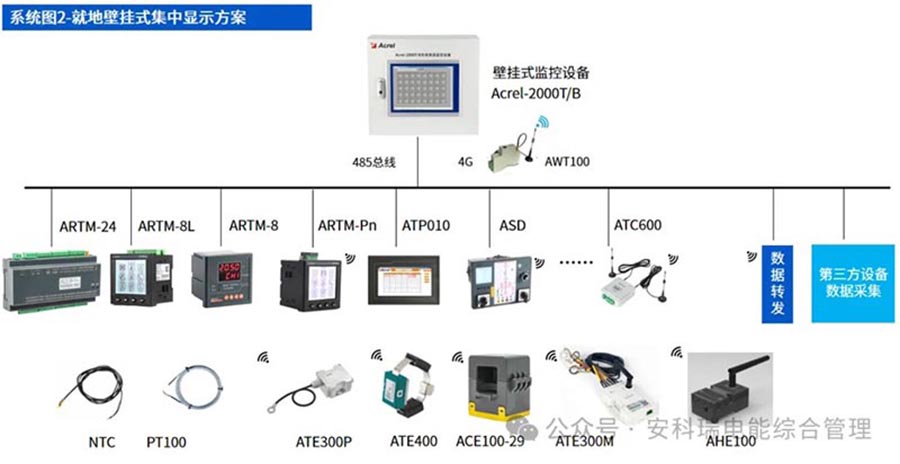

Od nadzora jednog kabineta do centralizirane kontrole, Ankerui je izgradio potpunu matricu proizvoda:

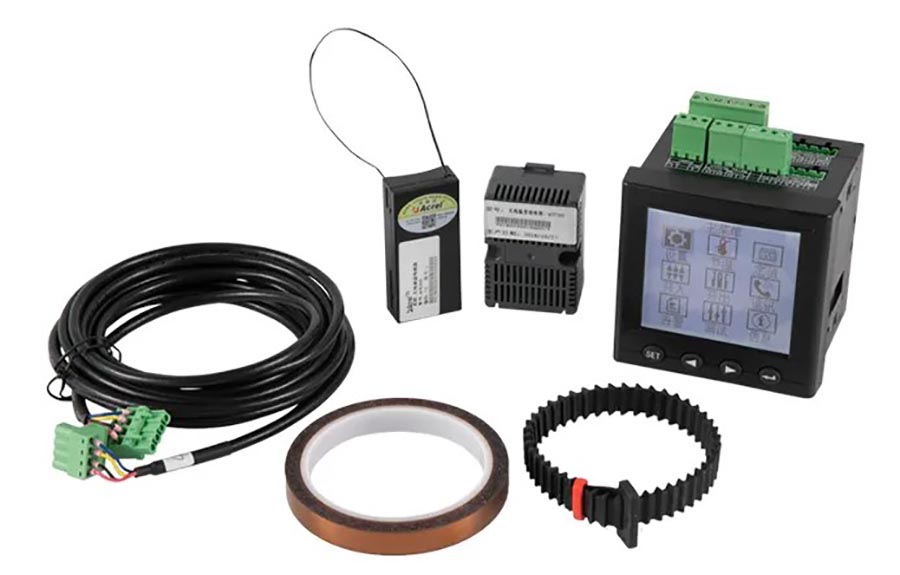

ARTM Pn uređaj za prikaz: podržava 60 senzora po jedinici, pogodan za male i srednje velike distribucijske prostorije;

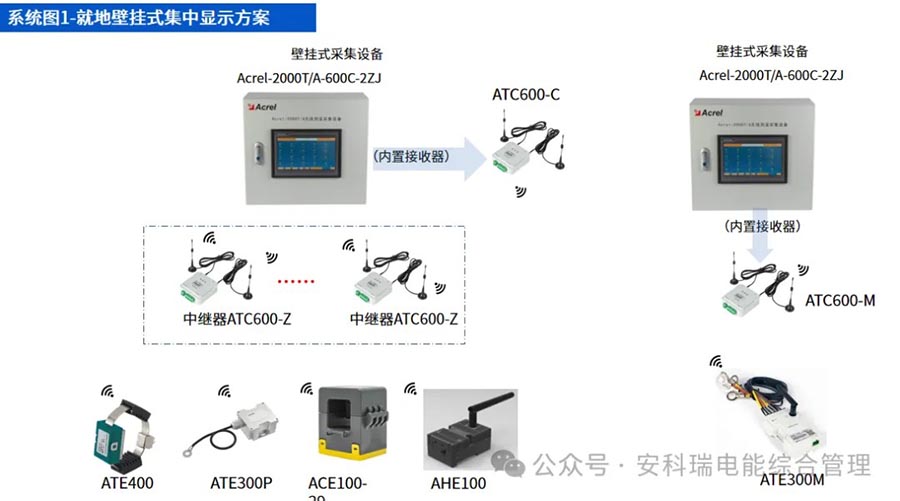

ATC bežični primopredajnik za mjerenje temperature: podržava centralizirani pristup do 240 položaja senzora;

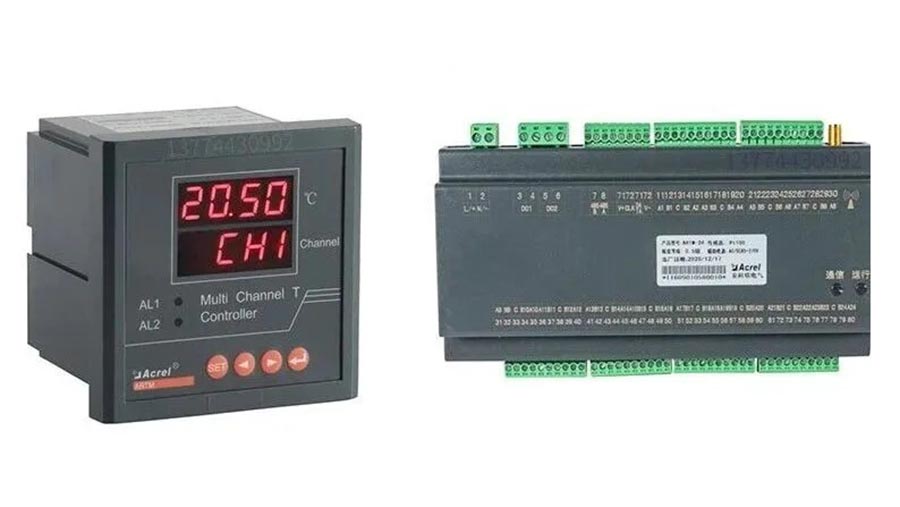

ARTM8 Inspekcijski instrument: prilagođen za višekanalno mjerenje temperature transformatora i reaktora.

Bežični instrument za mjerenje i pregled temperature s 8/24 kanala

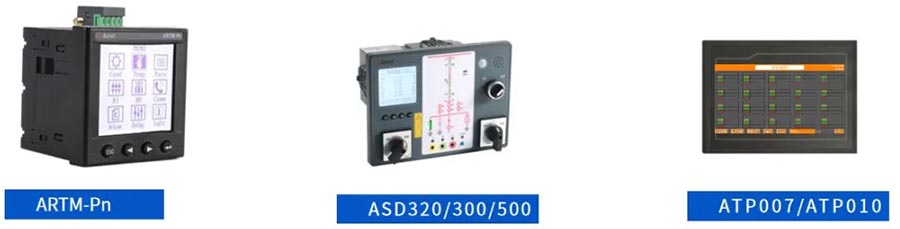

Display terminal

ARTM-Pn
Radno napajanje: AC85~265V, DC100~300V adaptivno, potrošnja energije 8W
Način ugradnje: Ugradna ugradnja, otvor 92*92, dubina 65
Komunikacijsko sučelje: 1 RS485 serijsko komunikacijsko sučelje, Modbus RTU komunikacijski protokol
Kontaktno mjerenje temperature: can connect to 60 ATE400
Kontaktno mjerenje temperature accuracy: ± 1 ² C
Prikupljanje ulaza: 4-kanalni ugrađeni 12V ulaz, sposoban za prikupljanje statusa položaja prekidača, ručnih kolica itd.
Izlazna konfiguracija: 2-kanalni pasivni izlaz, s funkcijom alarma visoke temperature/previsoke temperature/fazne temperaturne razlike/nagle promjene temperature
Mjerenje električnih parametara: struja, napon, frekvencija, aktivna snaga, jalova snaga, kWh itd., razina 0,5

ASD320/300/500
Radno napajanje: AC/DC 220V, AC/DC110V adaptivno
Zahtjev za unos statusa: ulaz pasivnog suhog kontakta (interno napajanje uređaja za prikaz statusa)
Mjerenje temperature i vlažnosti i točnost kontrole: temperatura<1 °C; relativna vlažnost <3%
Bežično mjerenje temperature: može se koristiti s bežičnim senzorom temperature ATE400, raspon mjerenja temperature -50 ℃~125 ℃ C
Izlazni kapacitet grijanja i alarma: AC220V/5A
Zahtjev za prikaz uživo: Struja kratkog spoja sekundarne strane senzora pod naponom na masu pod nazivnim naponom trebala bi biti veća od 200uA
10kV sustav, kapacitet senzora>100pF;
35kV sustav, kapacitet senzora>35pF;
6kV sustav, kapacitet senzora>180pE
Komunikacija: RS485 serijsko komunikacijsko sučelje, Modbus RTU protokol (ASD500 s velikim mrežnim priključkom)
Dimenzije: 238 mm * 178 mm * 83 mm (širina * visina * dubina)

ATP007/ATP010
Radno napajanje: DC24V
Način instalacije: ugrađena instalacija
Komunikacijsko sučelje: Standardna konfiguracija uključuje 1 RS485 serijsko komunikacijsko sučelje (Modbus RTU protokol)
1 Ethernet priključak
Kontaktno mjerenje temperature accuracy: ± 1 ° C
Alarm za visoku temperaturu: zvučni signal za bijeli remen uređaja aktivirat će se kada temperatura prijeđe postavljenu vrijednost

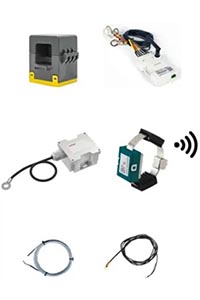

Aktivni bežični senzor temperature

Bežični senzor temperature s CT napajanjem

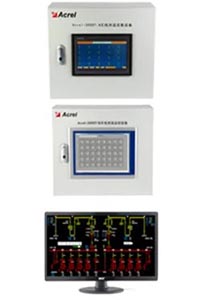

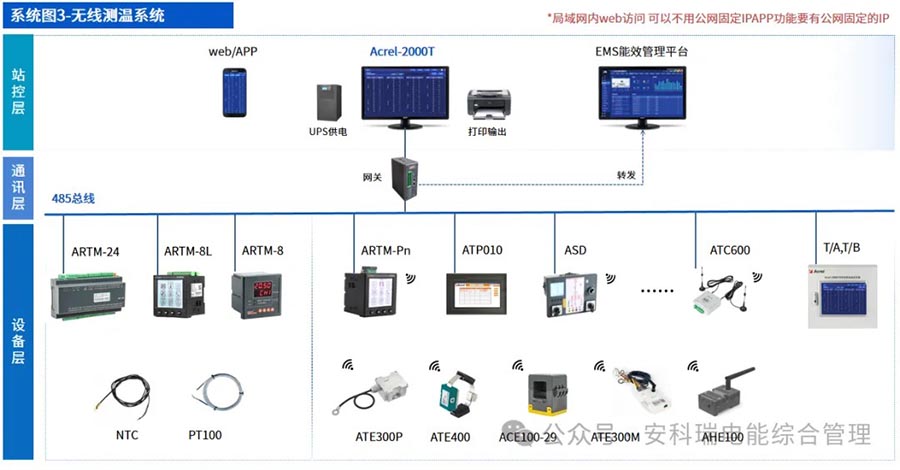

Acrel-2000T bežična platforma sustava za nadzor temperature, kao "pametni mozak", postiže 24-satno praćenje u stvarnom vremenu, upozorenje na više razina (APP SMS glasovni skočni prozori), praćenje povijesnih podataka i upravljanje inspekcijom zatvorene petlje. Može shvatiti status temperature cijele stanice bez napuštanja doma, uvelike poboljšavajući učinkovitost rada i održavanja.

Potpuna pokrivenost scene, očuvanje sigurnosti električne energije poduzeća

Ankeruijevo bežično rješenje za mjerenje temperature ima široku primjenu u:

√Područje kemijskog/čeličnog/proizvodnog pogona

√Podatkovni centar, logistički centar

√Cold Chain Park

√Novogradnja i obnova trafostanica i razvodnih prostorija

√Zračne luke, bolnice, komercijalne zgrade, prometna čvorišta

√Visokonaponski ormari, sabirnice, kabelski konektori, kontakti prekidača.

Dijeljenje predmeta

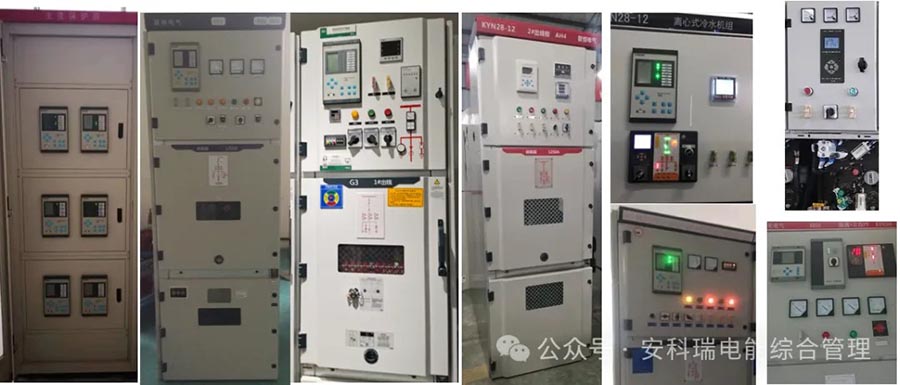

Shandong English Chemical Project uključuje glavnu trafostanicu od 35 kV i 3 trafostanice od 10 kV, s ukupno 76 visokonaponskih ormara. Svaki ormar opremljen je bežičnim mjerenjem temperature u 6 točaka, korištenjem ATE200/ATE400 senzora i ASD320 inteligentne kontrole za postizanje 24/7 mrežnog mjerenja temperature i upozorenja u stvarnom vremenu o abnormalnostima visokonaponske opreme u cijeloj stanici, učinkovito osiguravajući električnu sigurnost u visokorizičnim kemijskim scenarijima i eliminirajući rizike od pregrijavanja, požara i neplaniranih nestanaka struje.

Sigurnost električne energije nije mala stvar; precizno mjerenje temperature osigurava sigurnost

Danas, uz ubrzanu promociju dvojnog ugljika i pametne mreže, električna sigurnost više nije "pitanje s višestrukim izborom", već "obavezni predmet". Pregrijavanje električne opreme glavna je skrivena opasnost koja uzrokuje nestanak struje i električni požar. Tradicionalne metode mjerenja temperature imaju bolne točke kao što su velike mrtve točke, nemogućnost praćenja u stvarnom vremenu i poteškoće s renoviranjem.

Ankeruijevo integrirano rješenje za bežično mjerenje temperature za sve scenarije ima temeljne prednosti pasivne bežične veze, visokopreciznog senzora, instalacije bez modifikacije i inteligentne kontrole u punom lancu, prelazeći s pasivnog popravka na aktivnu prevenciju i kontrolu. Senzori serije ATE ne zahtijevaju baterije, ne zahtijevaju održavanje i upareni su s Acrel-2000T platformom za nadzor kako bi se postiglo 24-satno višerazinsko upozorenje i sljedivost podataka. Naširoko su korišteni u kemijskim, podatkovnim centrima, transportnim čvorištima i drugim scenarijima, pomažući tvrtkama u uklanjanju temperaturnih mrtvih točaka, smanjenju troškova rada i održavanja, sprječavanju električnih požara i stvarnom postizanju sigurnosne kontrole, prevencije skrivenih opasnosti, sljedivosti podataka i odgovornosti.
