DIN tračnica naspram mjerača energije koji se montiraju na panel: Vodič za odabir

Zašto odluke o formatu mjerenja oblikuju dugoročnu izvedbu panela

Odabir između jedinice montirane na DIN tračnicu i jedinice montirane na ploču rijetko je trivijalan detalj na projektnom crtežu. Odluka utječe na to koliko prostora ostaje unutar kućišta, kako će tehničari čitati podatke tijekom održavanja, kako se usmjerava ožičenje i koliko se lako uređaj kasnije integrira sa sustavom upravljanja zgradom. An mjerač energije koji izgleda identično drugom na podatkovnoj tablici može se ponašati vrlo drugačije nakon što se stvarno smjesti u prepuni ormarić ili montira u ravnini s vratima razvodnog uređaja.

Ovaj vodič prolazi kroz praktične razlike između dva formata ugradnje, tehničke specifikacije koje vrijedi provjeriti prije kupnje i strukturirani način prilagodbe tipa mjerača primjeni. Cilj je pomoći inženjerima, graditeljima ploča i upraviteljima objekata da izbjegnu preradu uzrokovanu neusklađenim faktorom forme ili nedovoljno definiranim komunikacijskim sučeljem.

DIN tračnica u odnosu na montiranu na ploču: Razumijevanje dvaju formata

Oba formata mjere iste električne parametre, ali su izgrađeni za različite fizičke kontekste. A Mjerač energije na DIN šinu pričvršćuje se izravno na standardnu tračnicu od 35 milimetara unutar kućišta, smještena pored prekidača, kontaktora i terminalnih blokova. A mjerač energije na ploči dizajniran je za rezanje u vrata ili prednju ploču, sa zaslonom okrenutim prema van kako bi operateri mogli čitati vrijednosti bez otvaranja ormarića.

DIN rail energy meter mounted inside a control enclosure — Mjerač energije na DIN šinu installed on standard rail inside a distribution cabinet

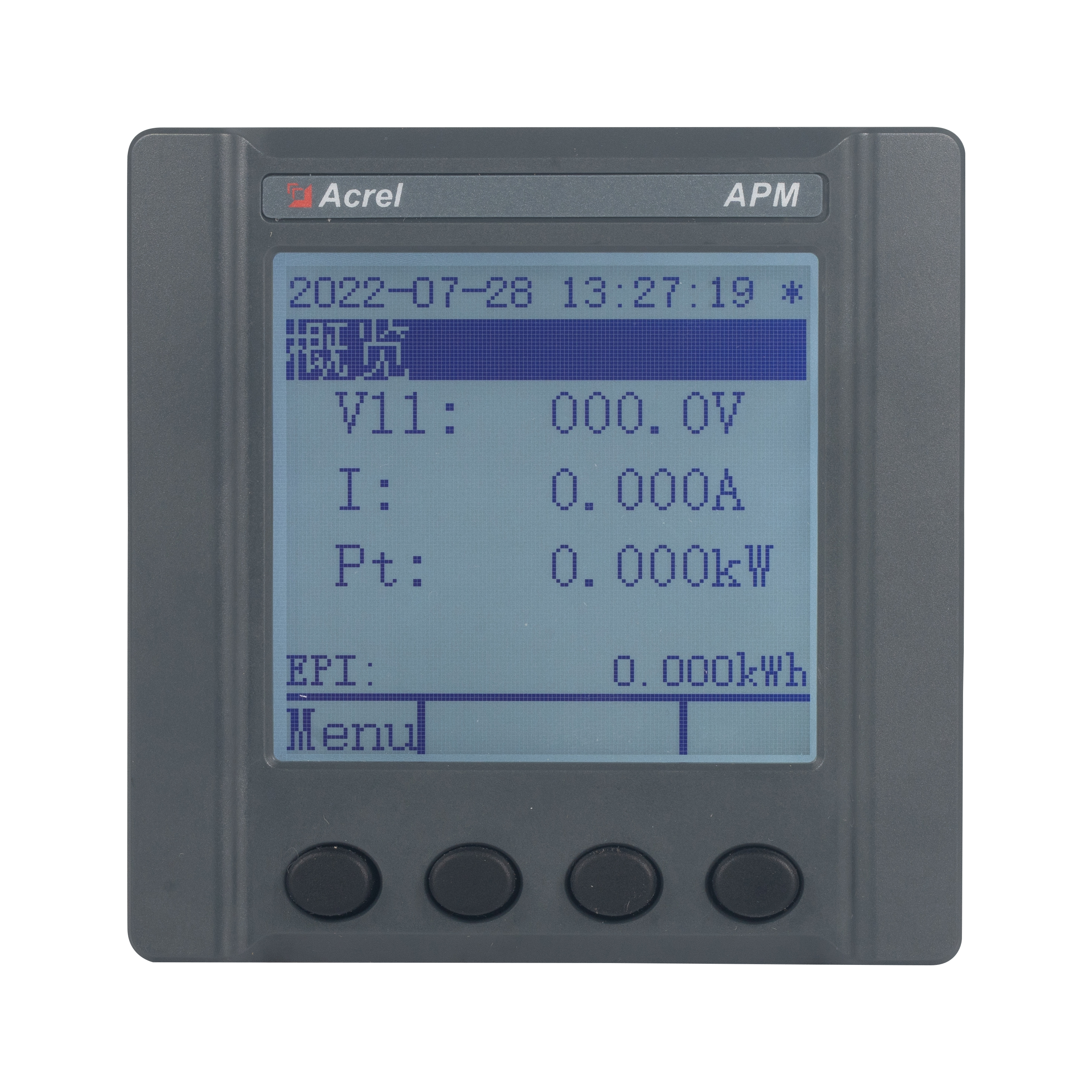

Panel mounted energy meter installed on switchgear door — Mjerač energije montiran na ploču postavljen u vrata ormarića za izravno očitavanje

Atribut	Format DIN tračnice	Format montiran na ploču
Mjesto montaže	Unutar kućišta, na šini od 35 mm	Izrežite na vrata ili prednju ploču
Vidljivost zaslona	Zahtijeva otvaranje ormarića	Vidljivo bez otvaranja ormarića
Potrebna tipična dubina kućišta	Plitak, kompaktan otisak	Ovisi o duljini tijela uređaja iza izreza
Uobičajeni slučaj upotrebe	Podmjerno mjerenje, napojni krugovi, projekti rekonstrukcije	Glavni dolazni izvor, nadzorne ploče operatera, kontrolne sobe
Pristup ožičenju	Prednji ili bočni pristup terminalu	Pristup stražnjem terminalu, ožičen iza vrata

U praksi, mnogi graditelji panela kombiniraju oba formata unutar jednog projekta. Kompaktno mjerenje na DIN tračnici upravlja distribuiranim nadzorom pod-kruga tamo gdje je prostor tijesan, dok je jedinica montirana na ploču rezervirana za glavni dolazni izvor ili za bilo koju točku gdje operater treba očitanje na prvi pogled. Razumijevanje mjerača i analizatora energije koji se montiraju na din šinu kao kategorije također pomaže pri planiranju nadzora s više krugova, budući da se nekoliko jedinica može pričvrstiti jedna uz drugu duž iste šine bez zauzimanja prostora na vratima.

Ključne specifikacije koje treba provjeriti prije odabira mjerača energije

Usporedba podatkovne tablice korisna je samo ako se uspoređuju pravi redovi. Sljedeće specifikacije obično imaju najpraktičniji utjecaj na to hoće li mjerač dobro raditi na predviđenom mjestu.

Klasa točnosti mjerenja

Klasa točnosti određuje koliko točno prikazane vrijednosti prate stvarno opterećenje. Dodatno mjerenje za internu raspodjelu troškova obično tolerira širu klasu od obračunske ocjene ili mjerenja prihoda, gdje se očekuju strože klase.

Raspon napona i struje

Potvrdite da nazivni napon odgovara sustavu (jednofazni ili trofazni i nominalni linijski napon) i da omjeri strujnog transformatora ili rasponi struje izravnog povezivanja odgovaraju očekivanom profilu opterećenja, uključujući vršne uvjete.

Način povezivanja

Jedinice s izravnim spajanjem podnose niže struje bez vanjskih transformatora, dok jedinice povezane s CT-om proširuju korisni raspon za veće vodove. Miješanje pogrešne metode spajanja s danim rasponom opterećenja čest je izvor nedovoljnog ili pretjeranog očitanja.

Prikaz i čitljivost

Jedinice montirane na ploči imaju koristi od većih zaslona s većim kontrastom jer se čitaju s udaljenosti. Jedinice s DIN tračnicom obično se čitaju izbliza tijekom održavanja, tako da je manji zaslon s navigacijom izbornika prihvatljiv.

Komunikacijsko sučelje

Treba li mjerač izvještavati sustav upravljanja zgradom ili energetsku nadzornu ploču određuje koje je sučelje potrebno, o čemu se dalje govori u nastavku.

Ocjena kućišta

Jedinice montirane unutar zatvorenog ormara obično trebaju nižu ocjenu zaštite od prodora nego jedinice montirane na izložena vrata okrenuta prema podu radionice ili vanjskom okruženju.

Za referencu, dijagram u nastavku ilustrira kako se različite klase točnosti prevode u relativnu toleranciju mjerenja, što je korisno kada se specificira instrumentacija ploče visoke preciznosti za kritična opterećenja u usporedbi s općim podmjeranjem.

Usklađivanje vrste mjerača s primjenom: okvir za odabir

Umjesto odabira formata na temelju navike, pomaže prvo proći kroz aplikaciju. Donja tablica sažima tipična uparivanja viđena u komercijalnim i industrijskim projektima pri planiranju odabira mjerača energije za upravljačke ploče.

Primjena	Preporučeni format	Obrazloženje
Stanarsko podbrojenje u zajedničkoj zgradi	DIN tračnica	Više jedinica se pričvršćuje duž jedne tračnice, štedeći prostor na vratima u mnogim krugovima
Glavni dolazni nadzor opskrbe	Montiran na ploču	Operateri trebaju izravno očitavanje bez otvaranja ormarića
Naknadno ugraditi u postojeći prepuni ormar	DIN tračnica	Kompaktan otisak se uklapa u preostali prostor za šine bez modifikacije vrata
Nadzorne ploče kontrolne sobe	Montiran na ploču	Veliki zaslon podržava brze vizualne provjere od strane osoblja kontrolne sobe
Praćenje razine stroja ili opreme	DIN tračnica	Integrira se zajedno s drugim kontrolnim komponentama montiranim na tračnici u blizini tereta

Korisno pravilo: ako vrijednost treba očitati netko tko stoji izvan ormarića, nagnite se prema ploči. Ako se vrijednost uglavnom bilježi i pregledava na daljinu, DIN tračnica je obično prostorno učinkovitiji izbor.

Vodič za instalaciju mjerača energije: od planiranja do puštanja u rad

Bez obzira na format, kvaliteta instalacije ima izravan učinak na pouzdanost mjerenja. Slijed u nastavku prikazuje praktičan vodič za instalaciju mjerača energije koji se koriste u većini projekata upravljačkih ploča.

Redoslijed korak po korak

Potvrdite naponski sustav kruga, očekivani raspon opterećenja i jesu li potrebni izravni spoj ili strujni transformatori.
Odaberite format montaže na temelju toga gdje očitavanje treba biti vidljivo i koliko prostora dopuštaju kućište ili vrata.
Provjerite nazivni raspon mjerača i klasu točnosti u odnosu na opterećenje i sve zahtjeve za izvješćivanje za taj krug.
Montirajte uređaj tako da ga jasno odvojite od komponenti koje stvaraju toplinu kao što su veliki kontaktori ili transformatori.
Završite ožičenje prema dijagramu priključaka, još jednom provjerite polaritet strujnog transformatora prije uključivanja.
Uključite napajanje, konfigurirajte komunikacijsku adresu i parametre i provjerite očitanja u odnosu na poznato referentno opterećenje ako je dostupno.

Uobičajena razmatranja ožičenja

Sekundarno ožičenje strujnog transformatora neka bude kratko i pravilno završeno kako biste izbjegli uvjete otvorenog kruga.
Odvojite niskonaponske komunikacijske kabele od energetskih kabela gdje je to moguće kako biste smanjili smetnje.
Jasno označite svaki strujni krug na priključku mjerača i na prekidaču izvora kako biste pojednostavili buduće održavanje.

Komunikacijski protokoli i razmatranja integracije podataka

Većina modernih digitalnih mjerača energije nudi neki oblik izlaza podataka izvan lokalnog zaslona, što je važno kada objekt želi centralizirati nadzor na više ploča.

Potreba za integracijom	Razmatranje tipičnog sučelja
Samostalno lokalno čitanje	Nije potreban komunikacijski modul, dovoljno je očitavanje na zaslonu
Centralni sustav upravljanja energijom	Serijska ili mrežna komunikacija s definiranom mapom registara
Mješovita ostavština i nova oprema	Za objedinjavanje formata podataka može biti potreban pristupnik ili pretvarač protokola
Daljinski alarm ili obavijest o pragu	Mjerač s podesivim izlaznim relejima ili registrima alarma

Kada specificirate mjerače energije i analizatore za montažu na ploču za veće mjesto, vrijedi unaprijed potvrditi koliko uređaja predviđena platforma za praćenje može istovremeno ispitivati, budući da to utječe na to kako se adrese i komunikacijske postavke trebaju planirati tijekom puštanja u rad, a ne otkriti naknadno.

Uobičajene pogreške pri odabiru i ugradnji koje treba izbjegavati

Predimenzionirani strujni transformatori u odnosu na stvarno opterećenje, što smanjuje rezoluciju mjerenja pri tipičnim radnim strujama.
Odabir jedinica montiranih na ploču za naknadne ugradnje s ograničenim prostorom gdje je izrezivanje novog otvora za vrata nepraktično, kada bi jedinica DIN tračnice odgovarala bez modifikacija.
Previd na čitljivost zaslona postavljanjem malog zaslona na DIN šinu na mjesto gdje se zapravo treba čitati iz daljine.
Nedovoljna specifikacija klase točnosti za sklopove koji se kasnije koriste u naplati ili raspodjeli troškova između stanara ili odjela.
Ignoriranje izvora topline u blizini kao što su veliki prekidači ili transformatori, što može utjecati na dugoročnu pouzdanost bilo kojeg mjerača energije postavljenog na ploči postavljenog preblizu.

Često postavljana pitanja

P1: Koja je glavna razlika između mjerača energije na DIN šinu i mjerača energije na ploči?

Osnovna razlika je fizički položaj. Jedinica s DIN tračnicom pričvršćuje se na tračnicu unutar kućišta i obično se očitava tijekom održavanja, dok jedinica montirana na ploču stoji na vratima ili prednjoj ploči tako da je njezin zaslon vidljiv bez otvaranja kućišta.

P2: Mogu li se mjerači montirani na DIN šinu i ploče koristiti zajedno u istom projektu?

Da, to je uobičajeno. Jedinice montirane na ploču često se koriste za glavnu vidljivost ulaznog napajanja, dok jedinice na DIN tračnici upravljaju raspodijeljenim pod-mjerenjem preko više izvora unutar iste instalacije.

P3: Kako mogu znati koja mi je klasa točnosti potrebna?

Razmislite za što će se podaci koristiti. Opće praćenje opterećenja obično može koristiti širu klasu tolerancije, dok sklopovi povezani s naplatom, raspodjelom troškova ili ugovornim izvješćivanjem obično zahtijevaju strožu klasu točnosti.

P4: Da li mjerač energije na ploči uvijek zahtijeva strujne transformatore?

Ne uvijek. Neke jedinice montirane na ploču podržavaju izravnu vezu za niže strujne raspone, dok napajači veće struje obično zahtijevaju vanjske strujne transformatore usklađene s očekivanim opterećenjem.

P5: Što prvo treba provjeriti kada planirate vodič za instalaciju mjerača energije na novom projektu?

Započnite potvrđivanjem naponskog sustava, očekivanog raspona opterećenja i načina povezivanja, budući da oni određuju ispravnu vrijednost brojila i hoće li format montiran na DIN tračnicu ili ploču fizički odgovarati predviđenoj lokaciji.
