Upozorenje na pregrijavanje električne opreme: Acrel bežično rješenje za nadzor temperature

25 02, 2026

1. Uvod

Uz kontinuirani razvoj globalnog gospodarstva i industrijske tehnologije, elektroenergetski sustavi igraju sve važniju ulogu u modernom društvu. Sigurnost i pouzdanost rada elektroenergetskog sustava stoga su postali ključni problemi za industriju. Konkretno, uz široku primjenu trafostanica bez ljudske posade, tradicionalne metode ručnog pregleda postupno se zamjenjuju inteligentnim tehnologijama nadzora.

Tehnologija bežičnog nadzora temperature omogućuje detekciju temperature u stvarnom vremenu za ključne točke grijanja visokonaponske električne opreme. Prikupljanjem i analizom podataka o temperaturi kontinuirano, ova tehnologija pomaže osigurati siguran i stabilan rad elektroenergetskih sustava dok podržava prediktivne strategije održavanja.

2. Pozadina istraživanja i tehničke prednosti bežičnih sustava za nadzor temperature

U elektranama i trafostanicama, dugotrajni rad visokonaponske rasklopne opreme, vanjskih rastavljača i spojnih mjesta sabirnica može dovesti do lokalnog pregrijavanja. To je uglavnom uzrokovano povećanim kontaktnim otporom, oksidacijom, nakupljanjem prašine ili mehaničkim labavljenjem.

Budući da su terminali visokonaponske opreme obično izloženi jakim električnim poljima, tradicionalne metode mjerenja temperature temeljene na kontaktu ne mogu se sigurno primijeniti zbog rizika izolacije.

Tehnologija bežičnog nadzora temperature rješava ovaj problem prijenosom podataka o temperaturi putem radio signala. Temperaturni senzori se postavljaju izravno na grijaće točke, dok uređaj za nadzor ostaje električno izoliran od visokonaponske opreme.

U usporedbi s tradicionalnim metodama mjerenja, bežični sustavi za praćenje temperature nude nekoliko prednosti:

1. Visoka sigurnost
Ne postoji izravna električna veza između senzora i nadzornih sustava, što smanjuje opasnost od električnog udara.

2. Mogućnost praćenja u stvarnom vremenu
Sustav omogućuje kontinuirano prikupljanje podataka o temperaturi i daljinsko praćenje.

3. Niski troškovi održavanja
Bežični nadzor zamjenjuje česte ručne preglede, smanjujući troškove rada.

4. Podrška za pohranu podataka i analizu
Podaci o temperaturi mogu se pohraniti u centralne upravljačke sustave za dugoročnu analizu i prediktivne odluke o održavanju.

Trenutno, najčešće korištene tehnologije nadzora temperature uključuju mjerenje temperature optičkim vlaknima, mjerenje termistora, infracrveno mjerenje temperature i bežično mjerenje temperature. Među tim tehnologijama:

• Termistorske senzore je teško koristiti na izloženoj visokonaponskoj opremi.
• Praćenje temperature optičkim vlaknima pruža visoku točnost, ali ima visoke troškove instalacije i opreme.
• Infracrveno mjerenje obično zahtijeva ručni rad i nema kontinuiranog praćenja u stvarnom vremenu.
• Bežično praćenje temperature postupno postaje glavno rješenje zbog svoje ravnoteže između cijene, sigurnosti i performansi.

3. Acrel bežično mrežno rješenje za praćenje temperature

Bežični sustav za nadzor temperature uglavnom se koristi za nadzor promjena temperature u visokonaponskim i niskonaponskim razvodnim ormarima, kabelskim spojnicama, kontaktima prekidača, spojevima sabirnica i transformatorskoj opremi.

Sustav otkriva potencijalne sigurnosne rizike uzrokovane čimbenicima kao što su oksidacija, labavljenje ili nakupljanje prašine koji mogu povećati kontaktni otpor tijekom rada.

Osnovne funkcije sustava uključuju:

• Prikupljanje podataka o temperaturi u stvarnom vremenu
• Funkcije alarma za abnormalnost temperature
• Pohrana i analiza povijesnih podataka
• Daljinski nadzor i automatizirano upravljanje radom

4. Komponente senzora temperature

Bežični senzori temperature na baterije

Ovi se senzori ugrađuju izravno na točke grijanja opreme. Napajaju se pomoću ugrađenih baterija i bežično prenose podatke. Prikladni su za visokonaponske kontakte sklopnih uređaja i spojeve sabirnica.

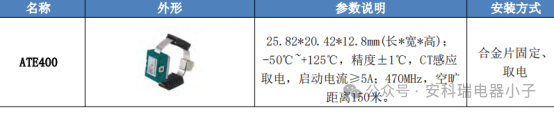

Bežični senzori temperature s pogonom CT

Ovi se senzori uglavnom koriste u radnim okruženjima visoke struje kao što su kontakti prekidača, spojne točke sabirnica i visokonaponski kabelski terminali. Senzori dobivaju snagu putem indukcije strujnog transformatora, čime se eliminira potreba za zamjenom baterija i produljuje vijek trajanja.

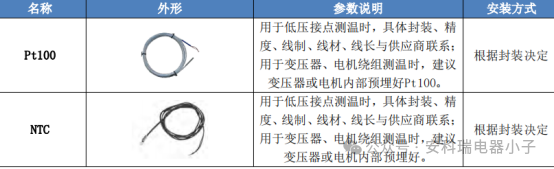

Žičani temperaturni senzori

Žičani senzori uglavnom se koriste u niskonaponskoj opremi ili scenarijima visoke preciznosti nadzora, kao što su namoti transformatora i namota motora. Otporni temperaturni detektori Pt100 obično se koriste kao senzorski elementi.

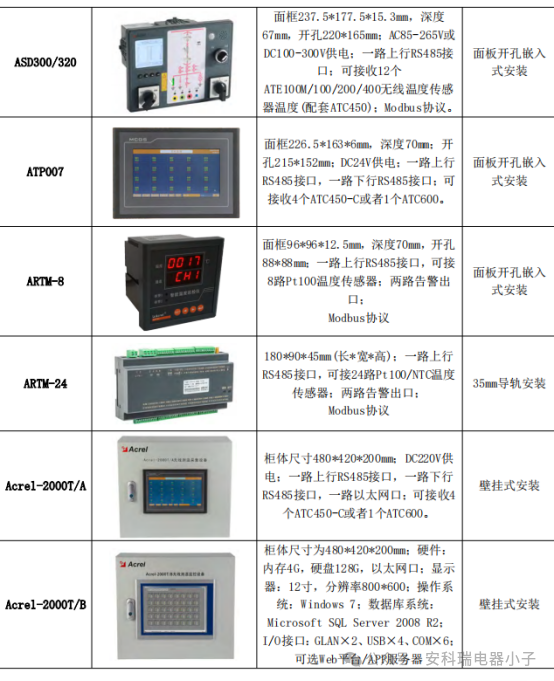

5. Jedinice za prihvat i prikaz

Bežični sustavi za nadzor temperature obično se sastoje od prijemnih modula i terminala za prikaz.

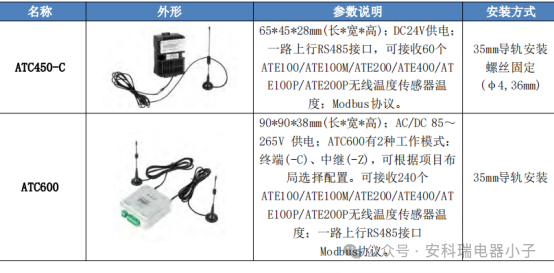

• Prijemna jedinica
  Odgovoran za primanje i obradu podataka o temperaturi koji se prenose sa senzora.

• Prikazna jedinica
  Koristi se za vizualni prikaz temperaturnih krivulja, statusa opreme i informacija o alarmu.

Ova struktura omogućuje osoblju za održavanje praćenje statusa rada opreme u stvarnom vremenu.

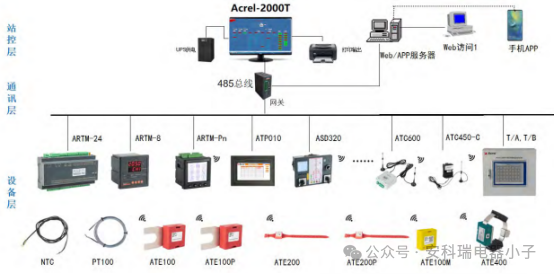

6. Arhitektura rješenja sustava bežičnog nadzora temperature

Bežični sustav za nadzor temperature Acrel-2000/T integrira podatke o temperaturi sa svih uređaja za nadzor u podstanici u centraliziranu upravljačku platformu.

Sustav kombinira računalnu tehnologiju, komunikacijsku tehnologiju i tehnologiju obrade podataka kako bi se postiglo centralizirano praćenje i upravljanje informacijama o temperaturi.

Glavne funkcije uključuju:

• Prikupljanje i prijenos podataka u stvarnom vremenu
• Analiza krivulje trenda temperature
• Pohranjivanje povijesnih podataka i upit
• Alarm za prekomjernu temperaturu i upravljanje evidencijom događaja

Sustav je opremljen neovisnom bazom podataka za dugoročnu pohranu podataka i analizu rada opreme. Analizirajući temperaturne trendove, inženjeri mogu procijeniti uvjete starenja opreme i optimizirati odluke o održavanju.

7. Tipični scenariji primjene

Tehnologija bežičnog nadzora temperature naširoko se koristi u više industrija, uključujući:

• Sustavi prijenosa i distribucije električne energije
• Industrija proizvodnje čelika
• Rudarska industrija
• Petrokemijska industrija

Uobičajena mjesta praćenja uključuju:

• Vodiči dalekovoda
• Čahure glavnog transformatora
• Odvojite kontakte prekidača
• Spojevi visokonaponskih sklopnih uređaja
• Kabelske stezaljke
• Površine kondenzatora

Sustav pomaže u poboljšanju pouzdanosti rada opreme kroz praćenje u stvarnom vremenu i funkcije ranog upozorenja.

8. Vrijednost tehničke primjene

Primjena tehnologije bežičnog nadzora temperature značajno poboljšava upravljanje radom elektroenergetskog sustava.

Ključne prednosti uključuju:

• Poboljšanje sigurnosti i pouzdanosti električne mreže
• Smanjenje stope kvarova opreme
• Minimiziranje trajanja i opsega nestanka struje
• Smanjenje troškova ručne inspekcije
• Povećanje ekonomskih i društvenih koristi elektroenergetskih sustava

Tradicionalno planirano održavanje postupno se razvija u održavanje temeljeno na stanju uz podršku inteligentnih tehnologija nadzora.

9. Zaključak

Tehnologija bežičnog nadzora temperature igra važnu ulogu u osiguravanju sigurnog rada elektroenergetskih sustava. Kontinuiranim praćenjem i analizom podataka o temperaturi moguće je predvidjeti degradaciju opreme i spriječiti potencijalne kvarove.

S razvojem tehnologije Interneta stvari (IoT) i izgradnje pametne mreže, tehnologija bežičnog nadzora temperature igrat će sve važniju ulogu u budućem upravljanju sigurnošću elektroenergetskog sustava.
