Acrel UPS sustav nadzora: Zaštita vašeg kontinuiteta napajanja i pouzdanosti

22 12, 2025

Što je UPS?

UPS (Uninterruptible Power Supply) je uređaj za napajanje u hitnim slučajevima koji integrira pretvorbu energije, pohranu energije i funkcije upravljanja – sveobuhvatan sustav zaštite napajanja koji uključuje ispravljači, pretvarači, baterije, statičke sklopke i upravljački krug s.

Njegova temeljna funkcionalnost sastoji se od dva ključna aspekta:

Prvo, kada je napajanje iz mreže normalno, filtrira smetnje u mreži kao što su fluktuacije napona, prenaponi i harmonici, isporučujući stabilno i čisto napajanje potrošačima.

Drugo, nakon nestanka električne energije, neprimjetno se prebacuje na energiju pohranjenu u bateriji (vrijeme preklapanja mrežnog UPS-a <10 ms) kako bi se spriječio pad opreme za opterećenje i gubitak podataka.

Kritično pojašnjenje: UPS ≠ Samo baterija! Baterija je samo "komponenta za skladištenje energije", odgovorna samo za skladištenje električne energije. Kompletan UPS sustav zahtijeva koordinirani rad osnovnih modula uključujući ispravljanje, inverziju i prebacivanje kako bi ispunio svoju misiju zaštite napajanja.

Glavne UPS topologije i ključne razlike:

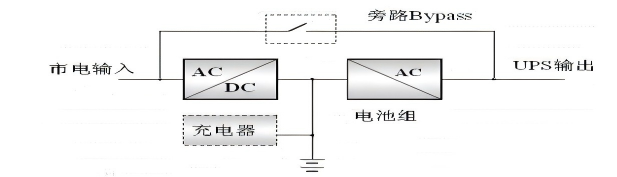

• Online UPS: kontinuirano napaja potrošače preko pretvarača s nultim vremenom prijenosa, isporučujući najveću kvalitetu napajanja. Idealno za kritične primjene kao što su industrijska kontrola, medicinske ustanove i podatkovni centri (glavni ciljni scenariji).

Mrežni UPS opskrbljuje opterećenje izmjeničnom strujom kroz krug pretvarača bez obzira na status napona mreže, održavajući pretvarač uvijek operativnim. Tijekom prekida rada, odmah pretvara pohranjenu energiju baterije u izmjeničnu struju za opterećenje, postižući prijenos bez prekida.

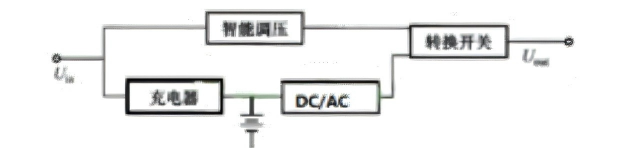

• Standby UPS: Izravno opskrbljuje električnom energijom pod normalnim uvjetima, aktivirajući pretvarač samo tijekom prekida rada s vremenom prijenosa od nekoliko desetaka milisekundi. Prikladno za nekritična opterećenja poput računala i usmjerivača.

1. Punjač: Puni i kontinuirano puni bateriju tijekom normalnog rada.
2. DC/AC pretvarač: ostaje neaktivan kada je struja prisutna; tijekom prekida, pretvara istosmjernu struju (iz baterije) u izmjeničnu struju za opterećenja, s izlaznim valnim oblicima uključujući kvadratni val, kvazi-kvadratni val ili sinusni val.
3. Prijenosna sklopka: povezuje ulaznu snagu s opterećenjima tijekom normalnog rada; isključuje struju i spaja pretvarač tijekom prekida rada kako bi nastavio s napajanjem potrošača.
4. Automatski regulator napona: Regulira i stabilizira izlazni napon kada je struja prisutna.

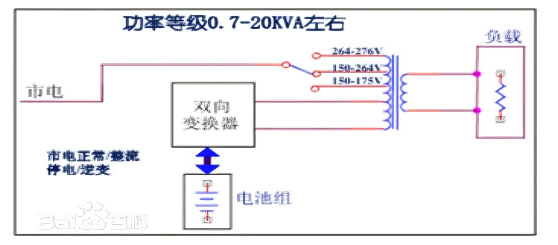

• Line-Interactive UPS: Omogućuje djelomičnu regulaciju napona s vremenom prijenosa između online i standby tipova. Prikladno za mala uredska okruženja.

Tijekom normalnog rada opskrbljuje poboljšanu struju potrošačima kroz inteligentnu regulaciju transformatora s promjenom ventila, dok pretvarač radi u obrnutom načinu rada kako bi napunio bateriju. Tijekom prekida rada, potrošači se u potpunosti napajaju energijom baterije preko pretvarača. Ovaj dvosmjerni pretvarač funkcionira i kao pretvarač i kao punjač.

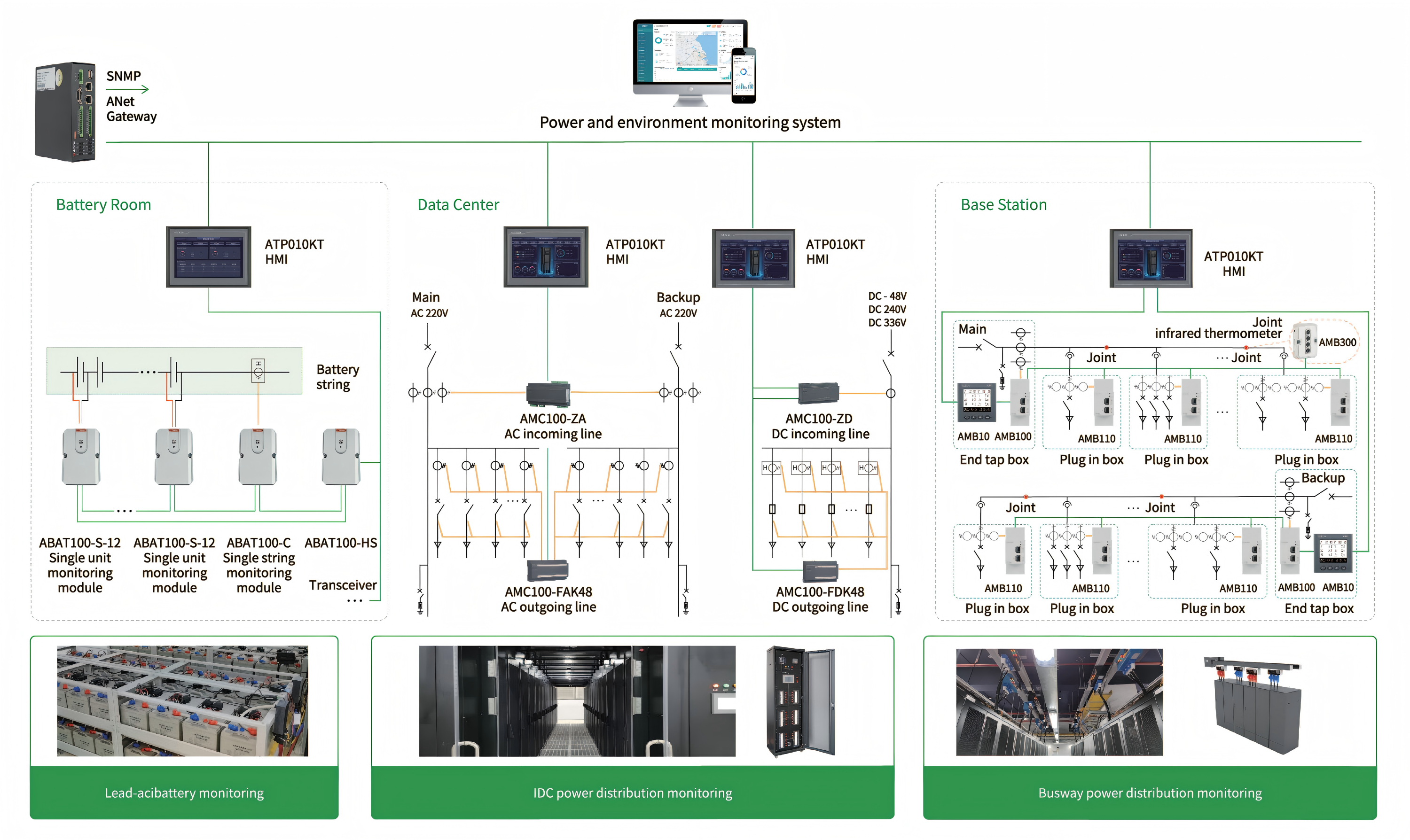

Acrel rješenja:

Praćenje baterije

• 24/7 online praćenje za rano otkrivanje stanica s lošim performansama
• Dostupna su tri raspona napona: 2V, 6V, 12V konfiguracije za prilagodbu većini vrsta baterija
• Praćenje napona, unutarnjeg otpora i temperature negativne elektrode po ćeliji
• Plug-and-play instalacija – jednostavno ožičenje od pola do pola ne zahtijeva specijaliziranu obuku

• 24/7 online praćenje struje punjenja/pražnjenja i temperature okoline
• Sadrži optičku izolaciju i podršku za MODBUS protokol za besprijekornu integraciju sa sustavima za nadzor trećih strana
• Pruža visoku pouzdanost i stabilne performanse

DC metri
