Acrel nudi rješenja za NIO za digitalni rad i održavanje stanica za izmjenu baterija

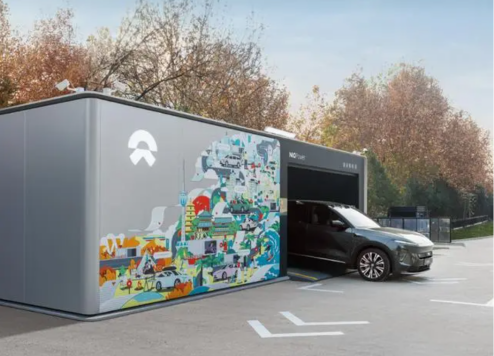

Dana 23. prosinca 2023., NIO je najavio važan plan izgradnje 1000 stanica za izmjenu baterija u 2024., čime je ukupan broj NIO stanica za izmjenu dosegao preko 3310. U 2025. NIO ima za cilj dovršiti mrežu za izmjenu baterija velike brzine koja pokriva "devet ruta sjever-jug, devet ruta istok-zapad i 19 velikih gradskih klastera", s globalnim brojem stanica za izmjenu od preko 4000. Primarni cilj ovog strateškog plana je pružiti vlasnicima automobila praktičnije usluge punjenja i zamjene baterija. U usporedbi s tradicionalnim stanicama za punjenje, NIO-ove stanice za izmjenu baterija mogu dovršiti punjenje i zamjenu baterije u kratkom vremenu, nudeći brže rješenje za nadopunjavanje energije, što je postalo glavni vrhunac za privlačenje novih potrošača energetskih vozila.

Stanice za izmjenu baterija kapitalno su intenzivna sredstva koja zahtijevaju značajna financijska ulaganja tijekom faze izgradnje i početnog rada. Upravljanje i rukovanje njima putem digitalne platforme očito može poboljšati korisničko iskustvo uz znatno smanjenje operativnih troškova za swap stanice.

Lokacija projekta: Kina

Kontaktirajte nas

PREV: Nema prethodnog proizvoda
DALJE: Shangri-La Hotel Online sustav za praćenje energije

Pregled projekta

Potrebe kupaca

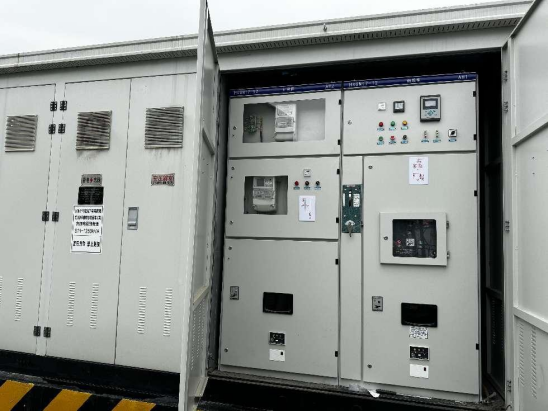

Sustavi distribucije električne energije stanica za izmjenu baterija obično koriste transformatorske stanice kontejnerskog tipa. Sastoje se od tri odvojena odjeljka: visokonaponski, transformatorski i niskonaponski. Njihov električni kapacitet kreće se od 630 kVA do 1250 kVA, ovisno o veličini stanice, kao što je prikazano na slici.

NIO je uspostavio standardizirane zahtjeve za inteligentno upravljanje trafostanicama kontejnerskog tipa stanica za izmjenu baterija, specificirajući zahtjeve za praćenje električnih parametara, temperature kontaktnih točaka i parametara okoliša u transformatorskoj prostoriji, kao iu odjeljcima visokog i niskog napona.

1	Temperatura i vlažnost okoliša	Visokonaponska soba, Transformatorska soba, Niskonaponska soba	Modul za detekciju temperature i vlažnosti	Grijač/ventilator
2	Temperatura zglobova	Tijelo transformatora, glava visokonaponskog kabela (točka spajanja visokonaponskog ormarića), gornji terminal niskonaponskog prekidača s okvirom, donji terminal niskonaponskog prekidača u kalupnom kućištu, niskonaponska sabirnica	Bežično mjerenje temperature	Ventilator/Alarm/Okidanje
3	Detekcija napona	Ulazni kraj dovodnog visokonaponskog ormarića ili izlazni kraj izlaznog visokonaponskog ormarića, donji kraj glavnog prekidača niskonaponske podrazvodne ploče	Relej ili višenamjensko električno brojilo	-
4	Detekcija struje	Izlazni kraj dovodnog visokonaponskog ormarića ili izlazni kraj odvodnog visokonaponskog ormarića, gornji kraj glavne sklopke niskonaponske podrazvodne ploče, gornji kraj odvodnog niskonaponskog prekidača s livenim kućištem, izlazni kraj odlaznog visokonaponskog ormarića, niskonaponska PE sabirnica	Relej, višenamjensko električno brojilo	-
5	Mjerenje energije/faktor snage	Ulazni kraj dovodnog visokonaponskog ormarića ili izlazni kraj odvodnog visokonaponskog ormarića, gornji kraj glavnog prekidača niskonaponske podrazvodne ploče, gornji kraj odvodnog niskonaponskog prekidača u kalupnom kućištu	Višenamjenski električni mjerač	-
6	Detekcija harmonika	Izlazni kraj izlaznog visokonaponskog ormarića	Detekcija harmonika Device	-
7	Detekcija pristupa vratima	Vanjska vrata visokonaponske sobe, niskonaponske sobe, transformatorske sobe, unutarnja vrata transformatorske sobe	Granični prekidač	Alarm
8	Detekcija dima	Visokonaponska soba, Transformatorska soba, Niskonaponska soba	Senzor dima	-
9	Detekcija uranjanja u vodu	Donji dio trafostanice transformatorske sobe	Senzor uranjanja u vodu	-
10	Detekcija stanja prenapona/detekcija zaštitnog osigurača	Niskonaponska podrazvodna ploča	Zaštita od prenapona s komunikacijom	-
11	Detekcija stanja visokonaponskog prekidača	Visokonaponski prekidač, visokonaponski prekidač za uzemljenje, visokonaponski prekidač opterećenja, visokonaponski glavni osigurač, niskonaponski prekidač s okvirom, niskonaponski prekidač s lijevanim kućištem, prekidač ventilatora	Pomoćni kontakt	-
12	Daljinska kontrola/nadzor kompenzacije	Niskonaponski kondenzatorski ormarić	Uređaj za kompenzaciju kondenzatora snage	-

Acrel otopina

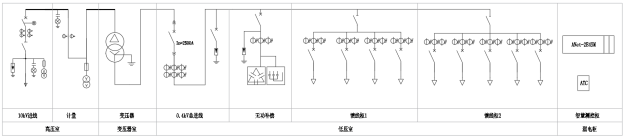

Konfiguracija opreme i mrežna shema

U skladu sa zahtjevima na licu mjesta, transformatorska stanica opremljena je Acrel mikroprocesorskim zaštitnim uređajima, uređajima za detekciju harmonika, višenamjenskim mjeračima, bežičnim temperaturnim senzorima, regulatorima za kompenzaciju jalove snage i inteligentnim uređajima za kompenzaciju kondenzatora. Ovi uređaji su spojeni preko RS485 sabirnice na inteligentni pristupnik ANet-2E4SM koji se nalazi u pametnom mjerno-kontrolnom ormaru. Na kraju, podaci se učitavaju na NIO stanicu za izmjenu baterija i platformu za upravljanje radom i održavanjem putem 4G.

	Proizvod	Acrel model	Funkcija	Bilješke
1	Mjerač energije	AMC73-AI3	Mjerač trofazne struje	0,4 kV dolazni linijski krugovi, prikaz trofazne struje
2	Regulator kompenzacije snage	ARC-28F/Z-USB-L	Opremljen s 28 grupa kondenzatora za odvojenu i kombiniranu kompenzaciju, automatsku kontrolu prebacivanja za postizanje ciljanog faktora snage.	Ormar za kompenzaciju kondenzatora snage
3	Inteligentni kondenzator	AZC-SP1/450	Inteligentni kondenzator, odabir zasebne ili kombinirane kompenzacije, opremljen RJ45 mrežnim komunikacijskim sučeljem, kompatibilan s regulatorom kompenzacije snage za kompenzaciju jalove snage.	0.4kV kompenzacija snage
4	Bežični prijemnik senzora temperature	ATC450-C	Prima podatke od bežičnih temperaturnih senzora i učitava ih na inteligentni pristupnik putem RS485 sučelja.	Bežično mjerenje temperature
5	Bežični senzor temperature	ATE400	Nadzire temperaturu visokonaponskih kabelskih spojnica, gornjih priključaka niskonaponskih okvirnih prekidača, donjih priključaka niskonaponskih sklopki s lijevanim kućištem i niskonaponskih sabirnica.	Bežično mjerenje temperature
6	Jedinica za prikupljanje količine	ARTU100	Opremljen s do 32 kanala za prikupljanje telekomunikacijskog signala, učitava podatke na pristupnik putem RS485 komunikacije.	Telekomunikacijska zbirka
7	Inteligentni pristupnik	ANet-2E4SM	Edge computing gateway, ugrađeni Linux sustav, podržava Socket komunikaciju, pruža AES enkripciju i MD5 autentifikaciju identiteta, podržava kontinuirani prijenos podataka, podržava Modbus, Modbus TCP, DL/T645-1997, DL/T645-2007, 101, 103 i 104 protokole.	Prikuplja, pretvara i logično prosuđuje podatke kao što su električna energija, okoliš itd.
8	Modul proširenja pristupnika	ANet-M4G/M485	Može se koristiti s ANet-2E4SM inteligentnim pristupnikom za proširenje 4G bežične komunikacije ili RS485 sučelja.	Gateway modul za proširenje
9	Senzor temperature i vlažnosti	/	Prikuplja temperaturu i vlažnost okruženja visokonaponske sobe, transformatorske sobe i niskonaponske sobe te učitava podatke na pristupnik putem RS485 komunikacije.	Parametri okoliša
10	Pristup vratima, uranjanje u vodu, dim, val	/	Povezuje se s jedinicom za prikupljanje količine prekidača preko signala količine prekidača.	Parametri okoliša

Platforma

Budući da je NIO uspostavio platformu za rad i održavanje stanice za izmjenu baterija, podatke iz trafostanice kontejnerskog tipa ovog projekta prikuplja ANet-2E4SM inteligentni pristupnik i učitava na platformu u potrebnom formatu. Gateway, s ugrađenim sustavom, nudi lokalno prikupljanje podataka, logičku prosudbu, pretvorbu protokola, nastavak prijelomne točke, enkripciju podataka i prilagodljive protokole, osiguravajući besprijekornu integraciju s platformama više razine.

Acrel EMS električna platforma za rad i održavanje također je dovoljan za rad i održavanje trafostanice. Može se povezati s podacima iz tisuća korisničkih podstanica, uključujući električne parametre i podatke o okolišu kao što su struja, napon, snaga, status prekidača, temperatura transformatora, temperatura i vlažnost okoliša, uranjanje u vodu, dim, video i kontrola pristupa. U slučaju abnormalnosti, šalje signale upozorenja putem SMS-a i APP-a unutar 10 sekundi. Platforma dodjeljuje zadatke rada i održavanja osoblju putem mobilne APP i prati izvršenje zadataka pomoću BeiDou pozicioniranja kako bi se formirao proces zatvorene petlje, povećavajući učinkovitost i omogućavajući pravovremeno otkrivanje i ispravljanje kvarova.

Demo web stranice: http://cloud.acrel.cn
Račun: acrel
Lozinka: 123456

Ishodi i koristi projekta

Nadzor napajanja

Platforma za rad i održavanje (O&M) prikuplja podatke iz sustava distribucije električne energije trafostanice kontejnerskog tipa putem 4G mreže. Podaci uključuju struju, napon, snagu, energiju i status sklopke, dajući podatke o trafostanici u stvarnom vremenu i povijesne podatke.

Energetska statistika

Platforma nudi statističke podatke o vremenu korištenja energije, analizirajući potrošnju energije i troškove tijekom vršnih, ranih i izvan vršnih razdoblja. Generira dnevna, mjesečna i godišnja izvješća te uspoređuje podatke kroz analizu iz godine u godinu i iz mjeseca u mjesec. To korisnicima pomaže u izračunavanju operativnih troškova.

Alarm za anomalije

Platforma prati različite parametre trafostanice kontejnerskog tipa, kao što su struja, napon, snaga, status prekidača, brzina opterećenja transformatora i temperatura namota, temperatura električnih spojeva, temperatura i vlažnost okoline, dim, uranjanje u vodu, video i informacije o kontroli pristupa. U slučaju bilo kakvih anomalija, odmah šalje alarmne poruke osoblju za održavanje putem APP-a i SMS-a.

Upravljanje radom i održavanjem

Platforma pomaže korisnicima u izradi planova inspekcije, bilježenju nedostataka pronađenih tijekom inspekcija, izdavanju radnih naloga za otklanjanje nedostataka te praćenju puta inspekcije i napretku otklanjanja nedostataka. Korisnici također mogu dati povratne informacije o napretku zadatka, omogućujući zatvoreni proces upravljanja O&M.

Korisnička izvješća

O&M platforma automatski generira korisnička izvješća o potrošnji energije i operativnoj dijagnostici. Pruža periodična dijagnostička izvješća o sustavu distribucije električne energije, sažima postojeće probleme i nudi prijedloge za poboljšanje.

Osim toga, platforma nudi funkcije praćenja okoliša, videonadzora, analize kvalitete električne energije, analize potražnje i upravljanja inventarom opreme. Ove značajke pomažu korisnicima u upravljanju geografski raspršenim i brojnim trafostanicama kontejnerskog tipa, povećavajući pouzdanost napajanja i životni vijek opreme te smanjujući O&M i troškove potrošnje energije.
